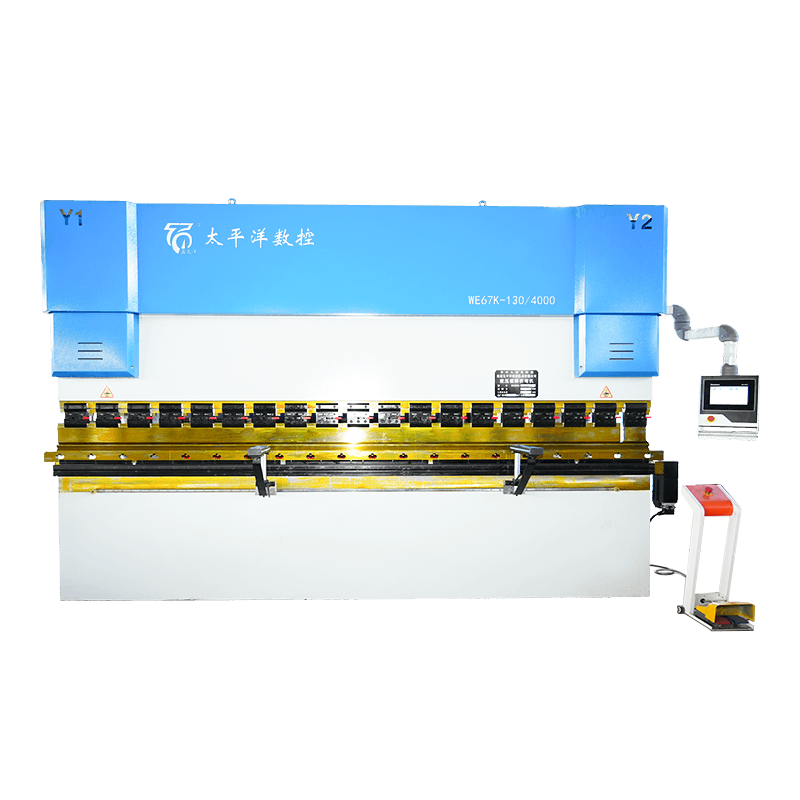

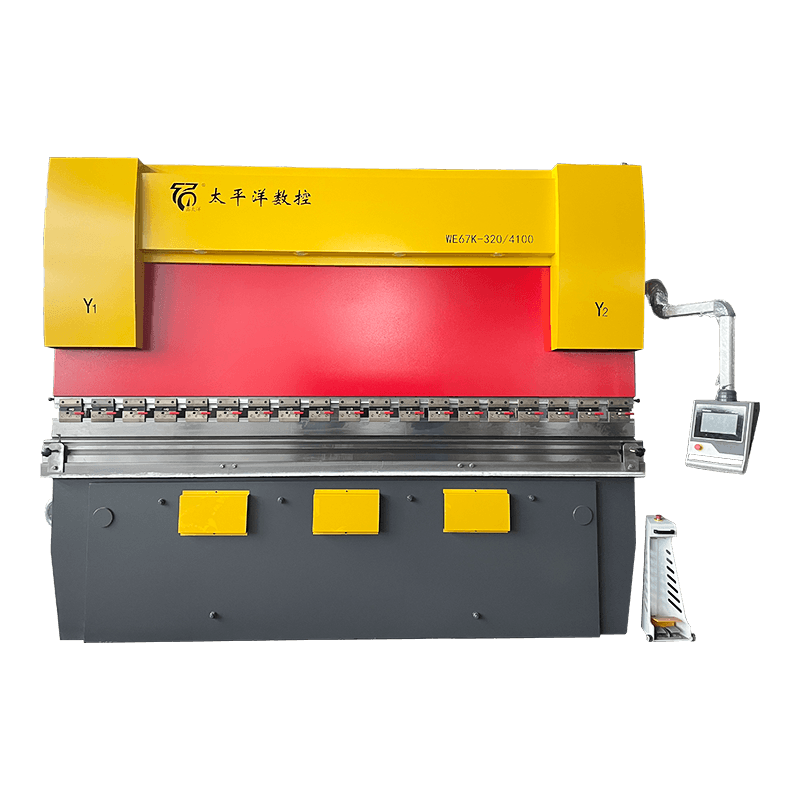

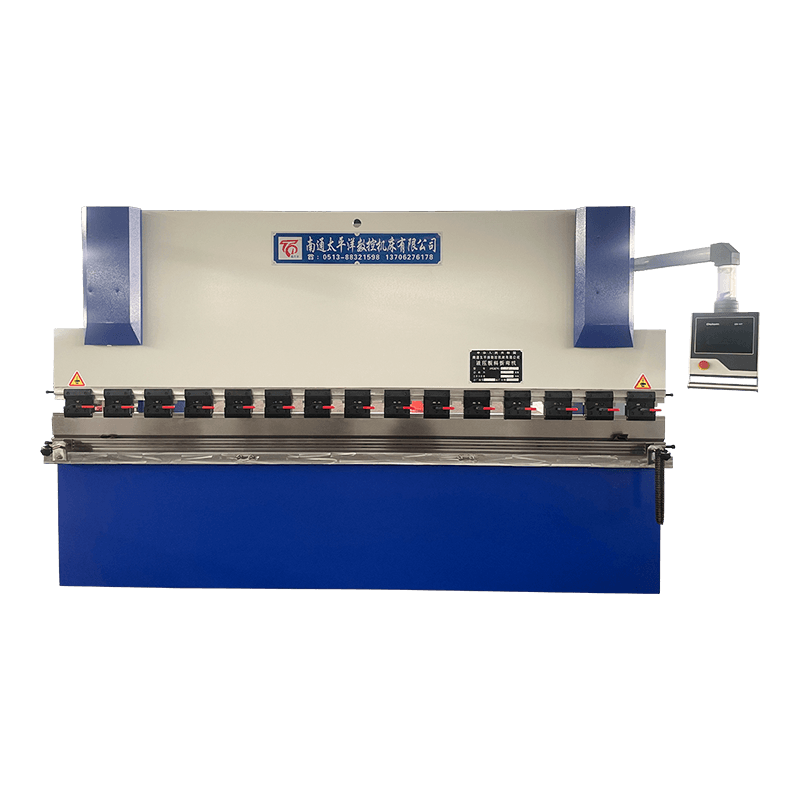

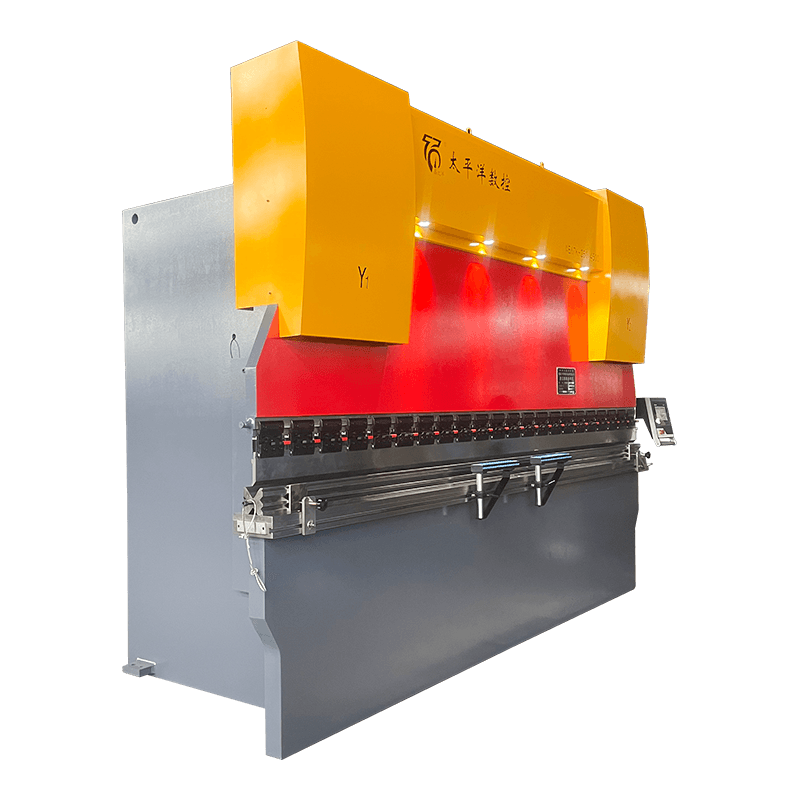

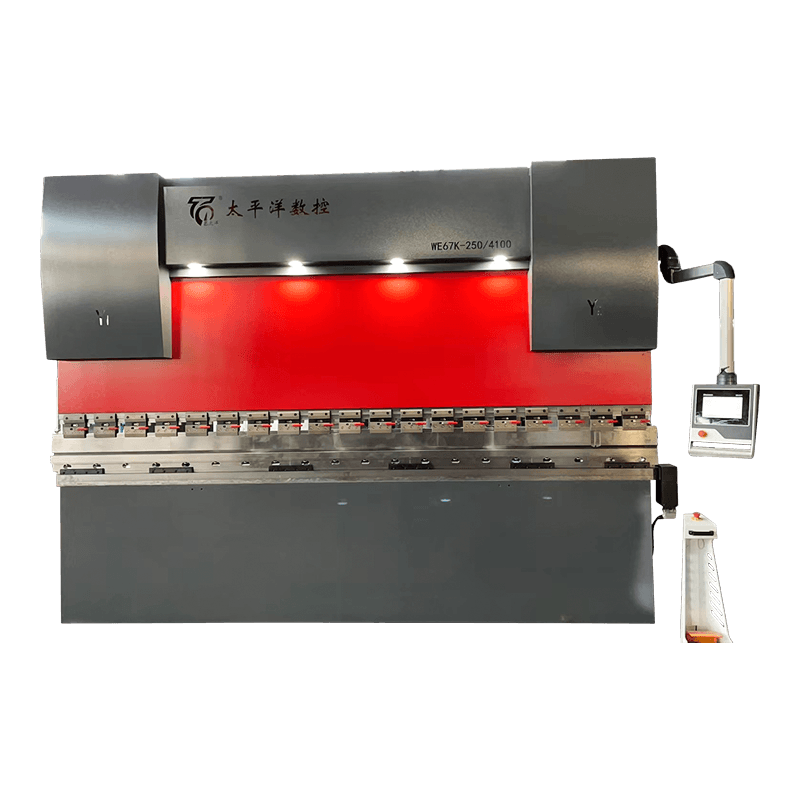

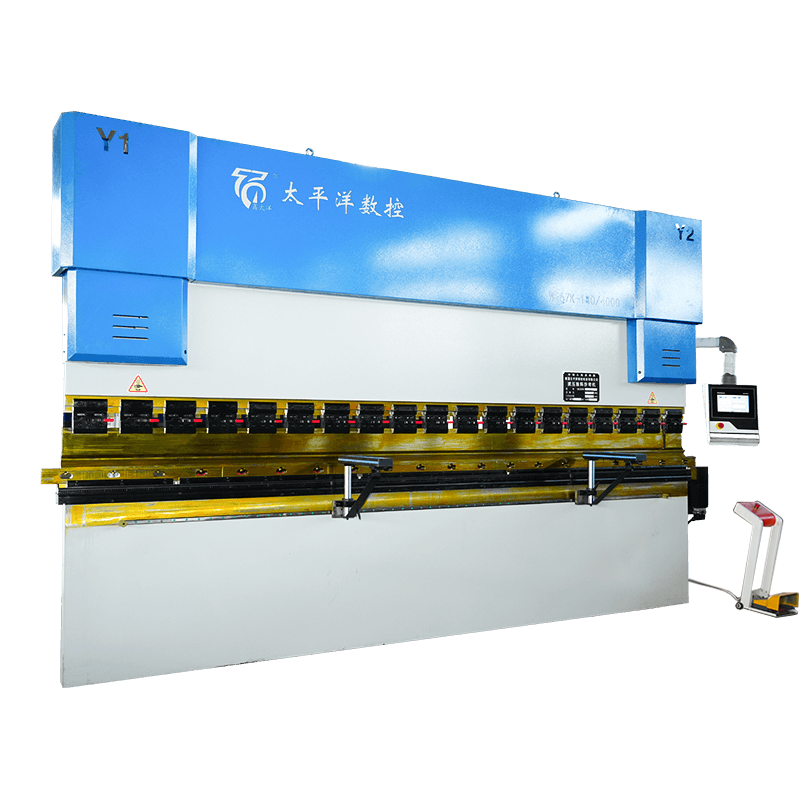

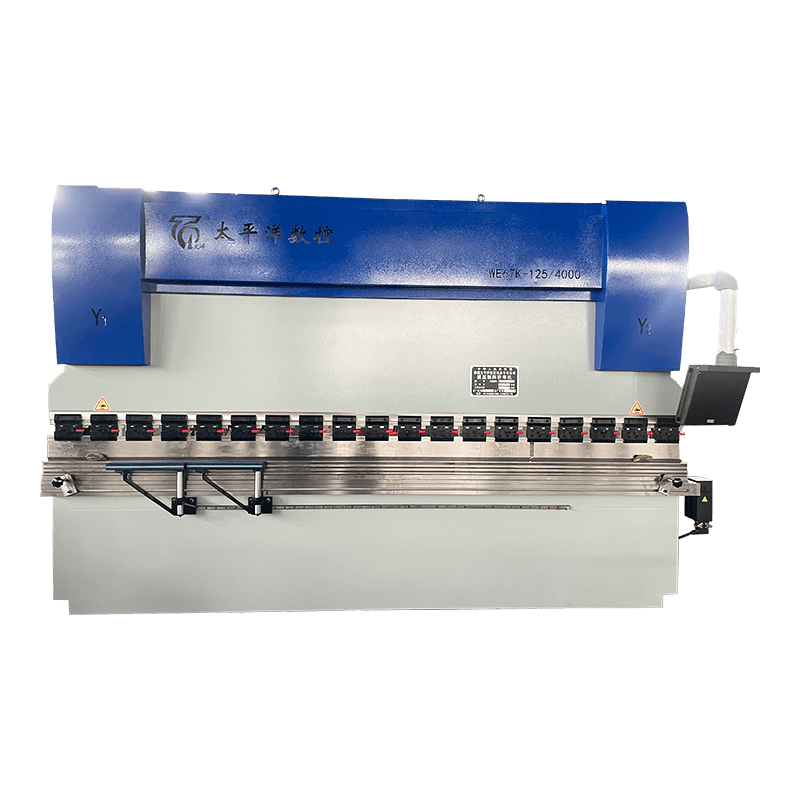

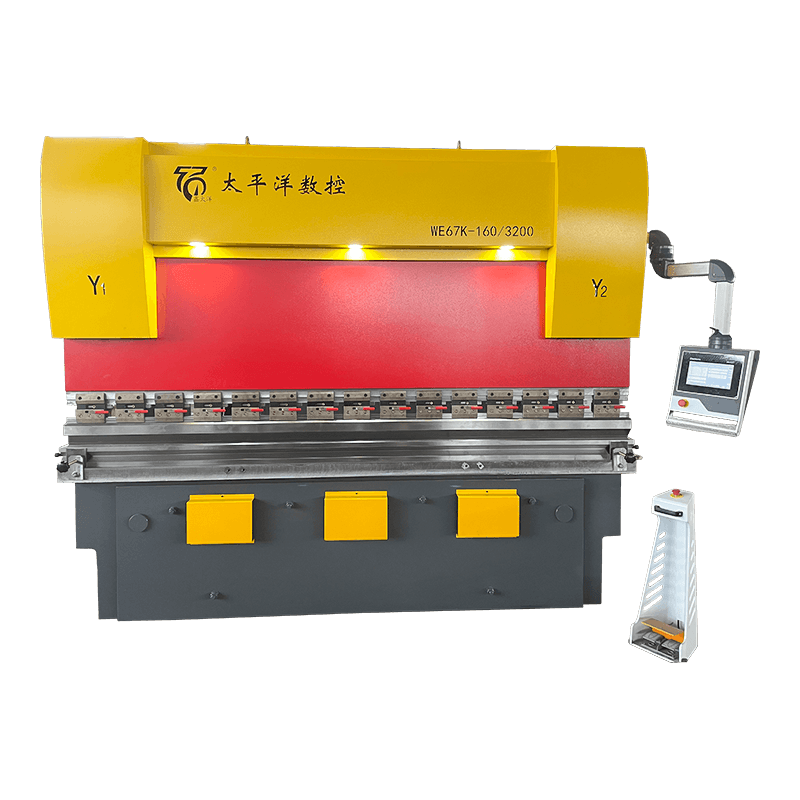

Elektrohydraulické servo CNC hydraulické ohýbačky plechov série WE67K

Elektrohydraulické servo CNC hydraulický ohraňovací lis série WE67K je najlepšie riešenie pre presné ohýbanie vyvinuté spoločnosťou Nantong Pacific CNC Machine Tool Co., Ltd. Prijíma elektrohydraulické servoventilové dvojvalcové synchrónne riadenie, ktoré poskytuje vynikajúci výkon, vysokú presnosť a maximálnu opakovateľnosť pre všetky úlohy ohýbania plechov.

Kľúčové vlastnosti
Pokročilé synchronizované ovládanie: Vybavený elektrohydraulickým servoventilovým dvojvalcovým synchrónnym systémom, ktorý zaisťuje presnosť paralelizmu a presnosť ohýbania po celej pracovnej dĺžke.

Viacosový zadný doraz: Mechanizmus zadného dorazu podporuje ovládanie viacerých osí umožňuje flexibilné polohovanie zložitých obrobkov a zlepšuje efektivitu výroby.

Integrovaný hydraulický systém: Hydraulický systém sa vyznačuje integrovaným dizajnom ovládania s importovanými tesniacimi krúžkami, ktoré ponúkajú spoľahlivý výkon, nenáročnú údržbu a kompaktný vzhľad.

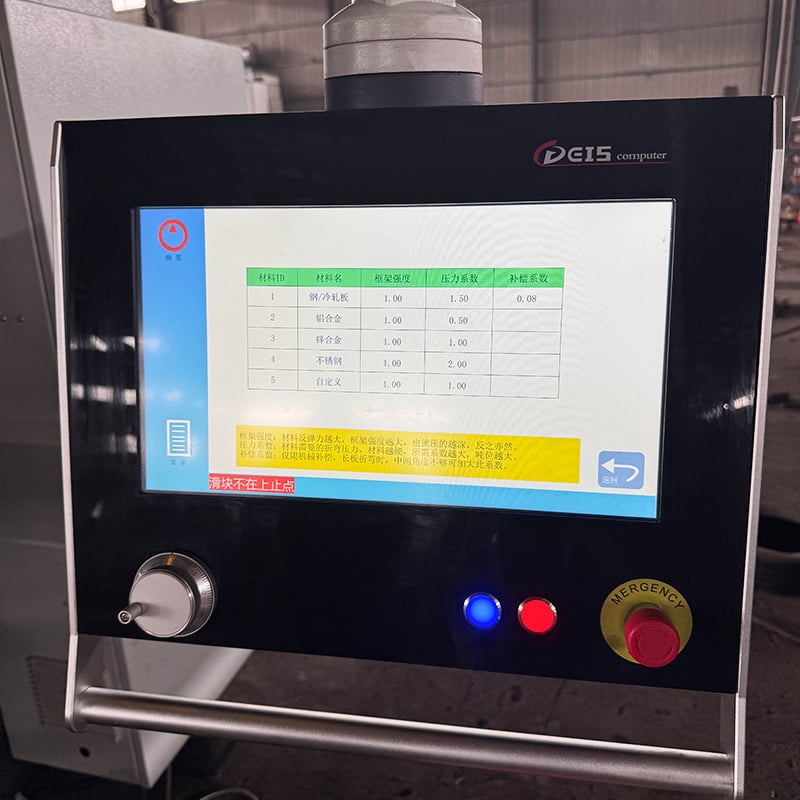

Prémiové možnosti CNC riadenia: Stroj môže byť vybavený interne vyvinutým systémom DE15 alebo známymi importovanými ovládačmi: Delem (Holandsko), ESA (Taliansko) a Cybelec (Švajčiarsko), ktoré poskytujú výkonné programové možnosti a užívateľsky príjemnú obsluhu.

Rýchle upínanie pre hornú formu: Stroj je vybavený rýchloupínacím zariadením pre hornú formu, čo umožňuje nahradiť nástroje a skracuje čas nastavenia pre rôzne ohýbacie operácie.

Aplikácie
Tento špičkový elektrohydraulický servoohraňovací lis je ideálny pre presné ohýbanie v odvetviach vrátane:

  • Letectvo a obrana
  • Automobilový priemysel a doprava
  • Elektrické skrine a skrine
  • Vybavenie kuchyne a domácich spotrebičov
  • Vysoko presná výroba plechu

Dopyt

Opis produktu

Úvod do hydraulického systému:

Hydraulický systém a hydraulické komponenty obrábacieho stroja sú dovezené z Nemecka systém HAWEI. Hydraulický systém je špeciálne vyvinutý pre CNC ohýbačky.

Systém má nasledujúce vlastnosti:

(1) Poháňaný kompaktných elektrohydraulických servoventilov, máú štruktúru, silný tesniaci výkon, vysokú presnosť synchronizácie a dlhú životnosť.
(2) Externý plniaci ventil s veľkým priemerom, vysokou rýchlosťou a nízkymi vrstvami.
(3) Slávne zubové vysokotlakové čerpadlo sa používa na odolnosť vysokého tlaku a nízky hluk.
(4) Tesnenie valca používa dovezené tesniace prvky od japonskej spoločnosti NOK, ktoré majú nízke opotrebovanie a žiadnu netesnosť.
(5) Hydraulický systém má bezpečnostnú ochranu proti bezpečnostnému systému.
(6) Výška hladiny oleja má jasný a intuitívny displej.
(7) Vysoko presný vodiaci systém, systém merania polohy a funkcia hydraulického vyvažovania môžu spĺňať požiadavky spracovania v celej dĺžke.
(8) Obrábací stroj môže pracovať nepretržite pri menovitom zaťažení a hydraulický systém nemá žiadne úniky a je nepretržite stabilný s vysokou presnosťou.

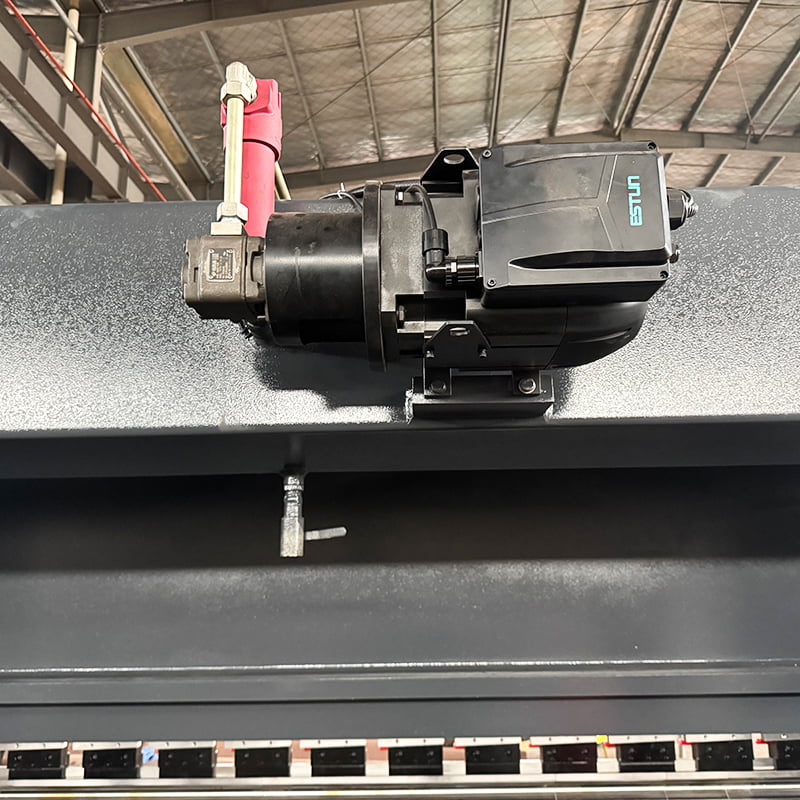

Úvod do motora

Stroje Nantong Pacific CNC Machine Tool Co., Ltd používajú vysokoúčinné a energeticky úsporné motory od známych domácich a zahraničných zdrojov, ako je nemecká spoločnosť Siemens. Účinnosť tohto motora je výrazne vyššia ako u štandardných motorov, čím spĺňa požiadavky zákazníkov na vysokoúčinné a nízkoenergetické obrábacie stroje. Zároveň nám poskytuje aj potrebnú účinnosť servomotorov, ktorá dokáže ušetriť až 35 % energie pomocou servomotorov, čím prináša výhody zvýšenej a znížených prevádzkových nákladov s vysokým dynamickým výkonom a zlepšením efektivity výroby stroja pri zachovaní nižšej spotreby energie. .

Úvod do olejového čerpadla

Olejové čerpadlo ohýbacieho stroja je jedným z jadier ohýbacieho stroja a jeho kvalita priamo ovplyvniť výrobu ohýbačiek. Naše olejové čerpadlá používajú známe domáce a zahraničné značky, ako napríklad slnečné lúče v Spojených štátoch. Má vlastnosti vysokej účinnosti, stabilitu a úspory energie, čo môže zlepšiť presnosť a rýchlosť ohýbačky, znížiť hluk a spotrebu energie a má dlhú životnosť.

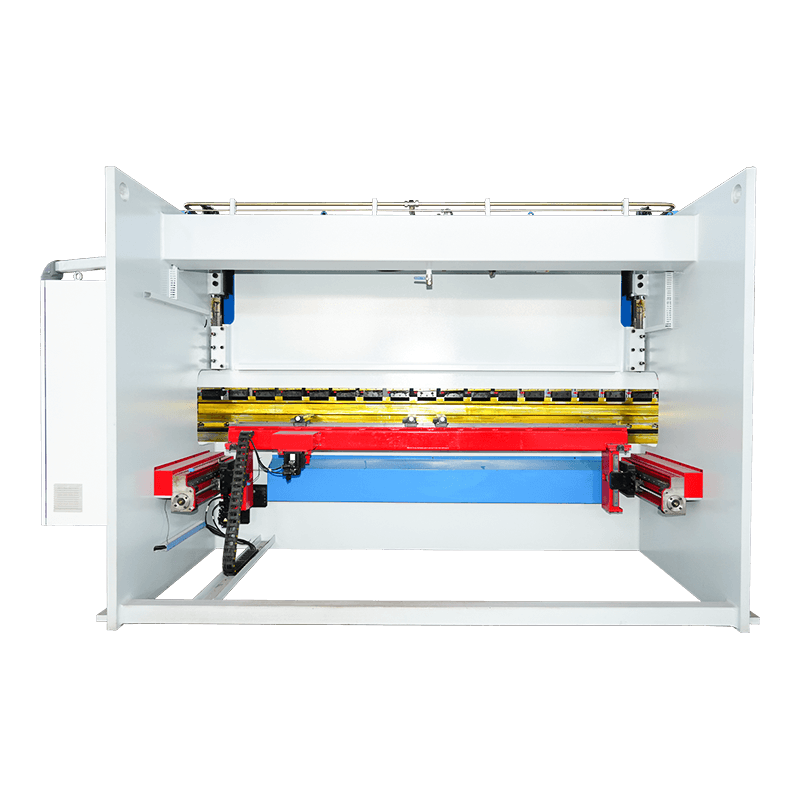

Úvod do zadného rozchodu

Celý zadný doraz je podrobený spracovaniu pri vysokej teplote, aby sa eliminovalo vnútorné napätie, zlepšila sa húževnatosť kovu a pravdepodobne sa stratila presnosť v dôsledku deformácie rámu.
Zabezpečenie vysoko presného pohybu os X zadného dorazu stroja sú našimi dodávateľmi všetkými známymi značkami, ako napríklad HIWIN. Guličkové skrutky a lineárne vedenie zdokonalí a zdokonalí stroja. Náš zadný doraz je riadený servomotorom, ktorý poskytuje lepšie ovládanie a prevádzkovú presnosť ako krokové motory.

Elektrické komponenty

Používame originálne komponenty Schneider alebo nemecký Siemens dovážané z Francúzska, ktoré sú veľmi stabilné a odolné. Pôvodná elektrická skriňa vybavená týmto strojom má silnú schopnosť proti rušeniu a stabilný elektrický výkon.

Rýchle svorky

Veľmi uťahovacie, polohovateľné a presné. Dá sa rýchlo a jednoducho vymeniť, aby sa dosiahlo efektívne využitie času.

Štandardná konfigurácia

1. Štandardná konfigurácia je 4-osová (Y1, Y2, X, R) CNC ohýbačka. Ručný pracovný stôl na kompenzáciu tiahla je štandardný pre 3200 mm a viac.

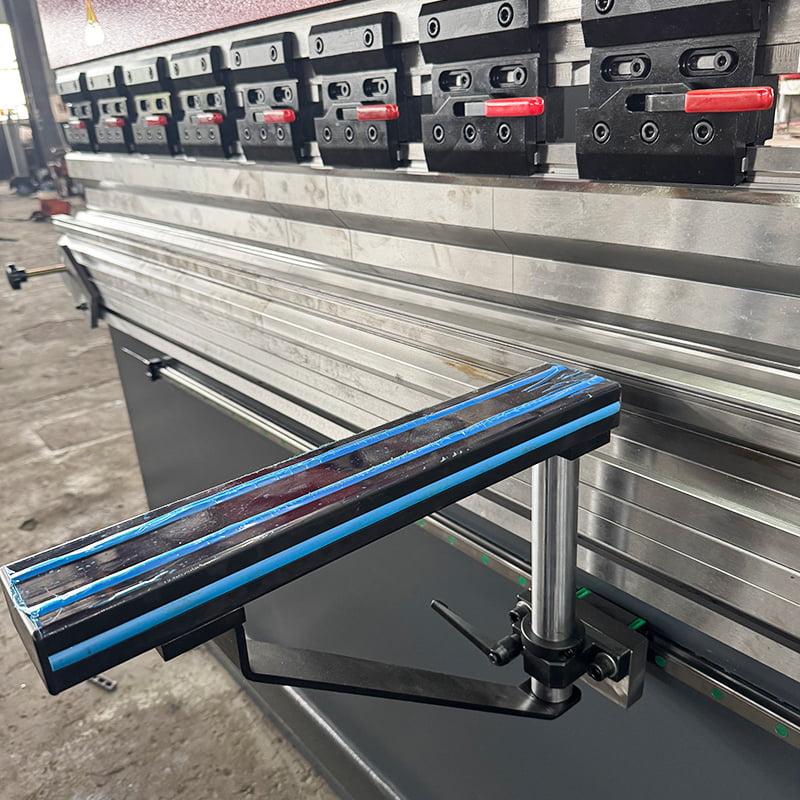

2. Odnímateľná predná podpera
3. Ohýbačka využívajúca segmentovanú formu. Vyrobené z materiálu 42CRMO, s tvrdosťou 42 stupňov, životnosť formy je zaručená
4. Rýchla svorka
5. Hlavný motor používa nemecký Siemens alebo známe značky, hydraulický systém používa nemecký Rexroth (BOSCH-REXROTH) a hlavné elektrické komponenty prijímajú francúzsky Schneider alebo nemecký Siemens.

Voliteľné konfigurácie pre elektrohydraulické ohýbačky:

1. Špeciálne prispôsobené horné a spodné formy
2. Hydraulický upínací systém WILA alebo pneumatické upínanie
3. Laserový chránič alebo infračervená ochrana
4. Manuálna kompenzácia, elektrická kompenzácia alebo hydraulická kompenzácia
5. Hlavný motor bol vylepšený na servomotor
6. Obojstranné alebo zadné bočné zábradlia
7. Do obrábacieho stroja pridané LED svetlá
8. Voliteľné pridanie CNC osi
Ďalšie špeciálne požiadavky boli dodané cez ceny spoločnosťou

Hlavné parametre elektrohydraulického synchronizovaného ohraňovacieho lisu série WE67K

Model

Nominálny
Tlak
(KN)

Dĺžka
tabuľky
(mm)

Vzdialenosť
medzi rámami
(mm)

Hrdlo
Hĺbka
(mm)

Mŕtvica
(mm)

Otvorená výška
(mm)

Hlavný motor
(KW)

hmotnosť
(KG)

Celkové rozmery
LXWXV
(mm)

WE67K-63/2500

630

2500

2050

250

120

360

5.5

4600

2600x1500x2000

WE67K-63/3200

630

3200

2600

280

120

360

5.5

5500

3300 x 1580 x 2100

WE67K-100/2500

1000

2500

2050

320

150

420

7.5

6800

2600x1600x2480

WE67K-100/3200

1000

3200

2600

320

150

420

7.5

8000

3300 x 1620 x 2480

WE67K-100/4000

1000

4000

3600

350

150

420

7.5

9200

4100 x 1620 x 2480

WE67K-125/2500

1250

2500

2050

320

150

420

7.5

6950

2600x1600x2480

WE67K-125/3200

1250

3200

2600

320

150

420

7.5

8200

3300 x 1620 x 2480

WE67K-125/4000

1250

4000

3600

350

150

420

7.5

9500

4100 x 1620 x 2480

WE67K-160/3200

1600

3200

2600

400

200

480

11

11000

3300 x 1620 x 2480

WE67K-160/4000

1600

4000

3600

400

200

480

11

13000

4100 x 1620 x 2480

WE67K-200/3200

2000

3200

2600

400

200

520

15

12800

3300 x 1650 x 2980

WE67K-200/4000

2000

4000

3600

400

200

520

15

15800

4100 x 1680 x 3000

WE67K-200/6000

2000

6000

4800

400

200

520

18.5

23500

6100x1750x3150

WE67K-250/3200

2500

3200

2600

400

200

520

18.5

13800

3300 x 1650 x 2980

WE67K-250/4000

2500

4000

3600

400

200

520

18.5

15200

4100 x 1680 x 3000

WE67K-250/6000

2500

6000

4800

400

200

520

18.5

24600

6100x1750x3150

WE67K-300/3200

3000

3200

2600

350

250

560

22

16600

3300X2050X3000

WE67K-300/4000

3000

4000

3600

350

250

560

22

20800

4100X2080X3100

WE67K-300/6000

3000

6000

4800

350

250

560

22

29000

6100X2080X3350

WE67K-400/4000

4000

4000

3600

350

250

580

37

27000

4100X2080X3200

WE67K-400/6000

4000

6000

4750

400

250

580

37

38500

6100X2180X3580

WE67K-500/4000

5000

4000

3600

350

250

580

37

28000

4100X2080X3250

WE67K-500/6000

5000

6000

4750

400

250

580

37

39000

6100X2180X3580

Popis a informácie uvedené v tomto katalógu príslušných zmien bez predchádzajúcich upozornení.

Kontaktujte nás pre viac informácií

Neváhajte kontaktovať, keď nás potrebujete!

SUBMIT

O
Nantong Pacific CNC Strojový nástroj Co., Ltd
Nantong Pacific CNC Strojový nástroj Co., Ltd

Nantong Pacific CNC Strojový nástroj Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other výrobky, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Ako profesionál China Elektrohydraulické servo CNC hydraulické ohýbačky plechov série WE67K Manufacturers and Elektrohydraulické servo CNC hydraulické ohýbačky plechov série WE67K Factory, Spoločnosť má teraz schopnosť navrhovať, vyvíjať a vyrábať štandardné sériové výrobky a neštandardné vybavenie. Výrobky sa dobre predávajú v celej krajine, veľké množstvo vývozov do juhovýchodnej Ázie, Európy, Spojených štátov a na Blízkom východe. Spoločnosť pokrýva oblasť viac ako 20 000 metrov štvorcových, so skupinou inžinierov a technikov s bohatými odbornými znalosťami, výrobou a testovacím zariadením je kompletná. V priebehu rokov sa zaviazal k výskumu a inovácii kŕmnych strojov, predaja produktov a popredajmi šetria žiadne úsilie, má v Pekingu, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, xi 'AN a Jiangsu Area si vytvorili perfektnej sade predalníkov, predaja, po potápanej predaji, predaja po slečnoch, po potápanej predaji, predaja, po potápaní, po potápaní, po potápaní, po potápanej predaji, po potápaní, po potápaní, po potápaní, po potápaní, po potápaní, po potápaní, po potápaní, ktoré sa platí, po potápanej predaji, predaja, ktoré po sebe saale, predaja, predaja, predaja, po potápaní, po potápaní, ktoré sa platí, v jednom predaji, predaja, ktoré sa platí. Pobočky, snažte sa uspokojiť potreby domácich a zahraničných zákazníkov.


V dnešnom svete plné nádeje a príležitostí idú tichomorské obrábacie stroje a naši zákazníci ruka v ruke pre spoločný rozvoj.

Novinky
Rozšírenie znalostí o priemysle

Elektrohydraulické servo CNC hydraulické ohýbačky plechov série WE67K realizuje spracovanie plechov integráciou elektrohydraulickej technológie servoriadenia a CNC programovania. Jeho pracovným princípom je previesť pokyny systému CNC na presné činnosti hydraulického systému a opraviť chyby v reálnom čase prostredníctvom mechanizmu spätnej väzby s uzavretou slučkou. V špecifickom procese operátor najprv zadá parametre plechu, uhol ohybu a typ formy cez rozhranie CNC a systém automaticky vygeneruje optimalizovaný program ohýbania. Hydraulický systém je poháňaný servomotorom na pohon a výstupný prietok a tlak olejového čerpadla sa nastavujú podľa potrieb v reálnom čase, čo môže znížiť energiu približne o 25 % v porovnaní s tradičnými asynchrónnymi motormi. Hydraulický systém využívajúci integrovaný riadiaci systém a dovážané tesniace krúžky a vzhľad je krásny a jednoduchý.

Počas procesu ohýbania je lisovací valec ovládaný elektromagnetickým ventilom na upnutie listu a zadné dorazové zariadenie je presne umiestnené servomotorom na lineárnom vedení s guľôčkovou skrutkou s chybou nie väčšou ako ± 0,1 mm. Keď sa posúvač dotkne plechu, hydraulický systém sa prepne do pracovného režimu a tlak sa prenáša na plech cez hornú maticu, čo spôsobí jeho plastickú deformáciu v spodnej matici v tvare V. Technológia kľúčovej kompenzácie automaticky kompenzuje odchýlku spôsobenú odrazom materiálu alebo vychýlením obrábacieho stroja počas procesu ohýbania, aby zabezpečila vzhľad tela.

Nantong Pacific CNC Machine Tool Co., Ltd je čínsky vlastný výrobca elektrohydraulických servomotorov série we67k CNC hydraulických ohýbačiek plechov a továreň. Hydraulický systém využívajúci integrovaný riadiaci systém, dovážané tesniace krúžky a má krásny a jednoduchý vzhľad; Mechanizmus zadného dorazu môže ovládať viacero osí zadného dorazu, lepší výkon, vyššiu presnosť.
