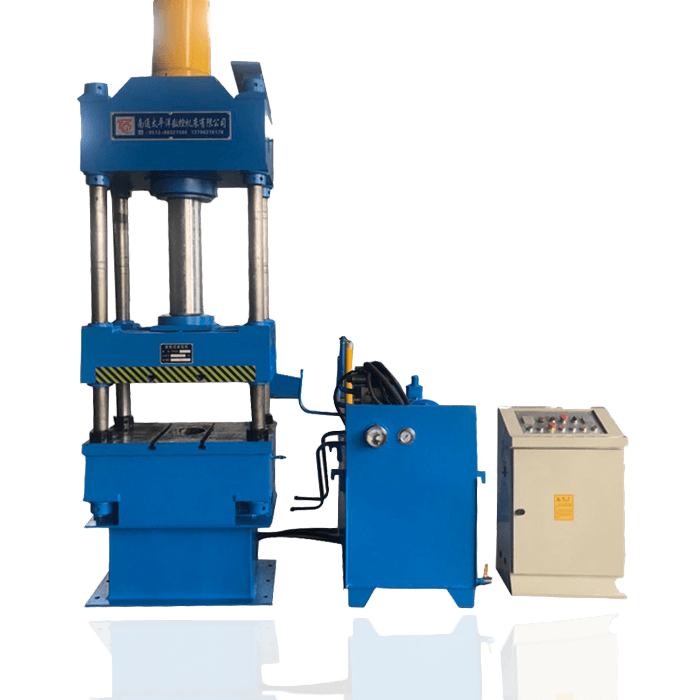

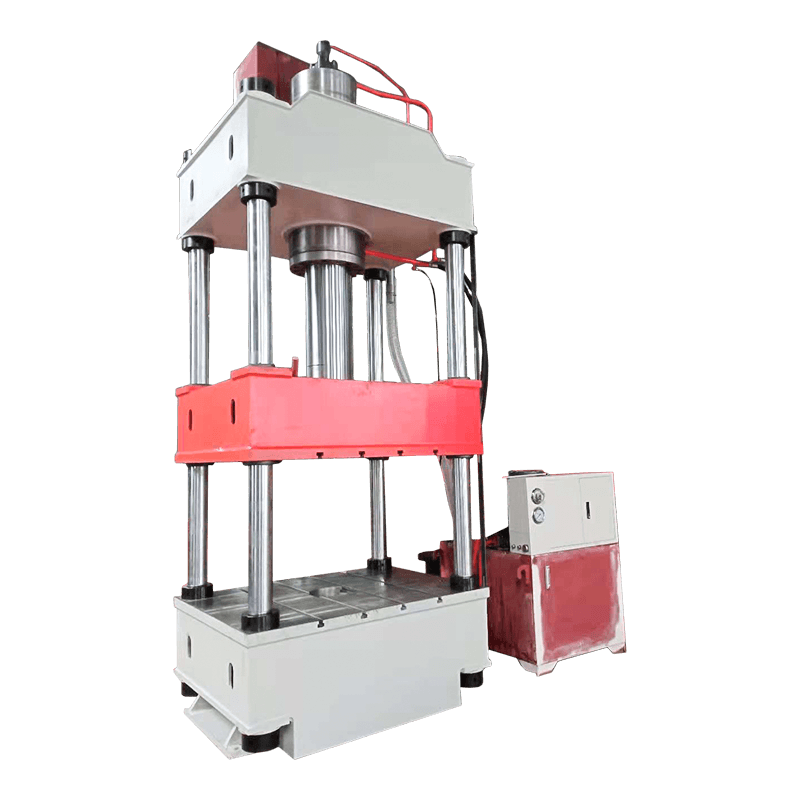

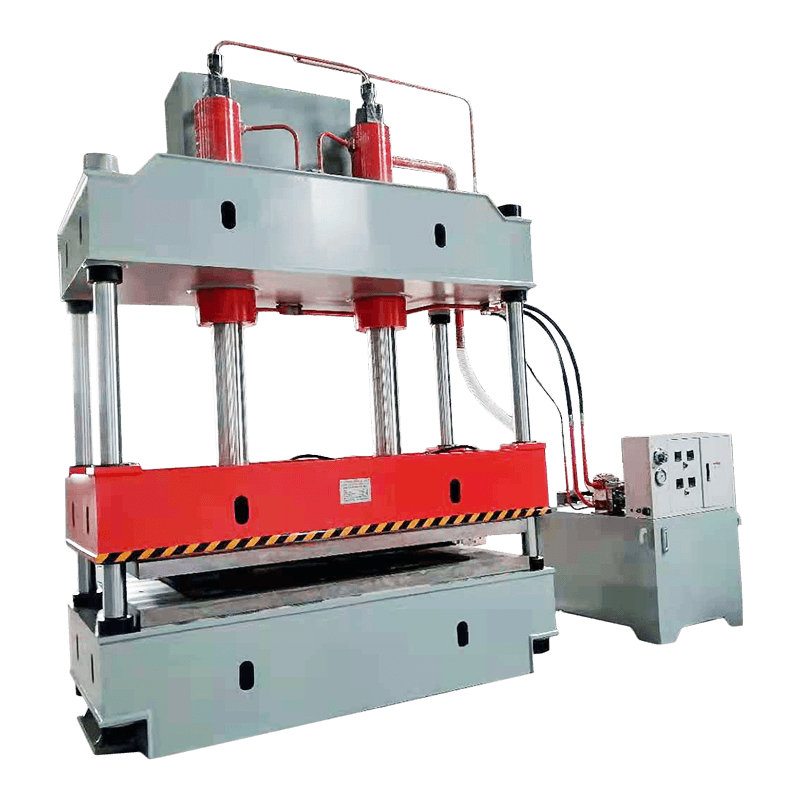

Štvorstĺpový hydraulický lis série Y32

Štvorstĺpový hydraulický lis série Y32 je všestranný a nákladovo efektívny priemyselný tvarovací stroj, ktorý široko používa na lisovanie, tvarovanie, lisovanie a montážne operácie v rôznych výrobných odvetviach. Tento lis s robustnou 3-lúčovou 4-stĺpovou konštrukciou a spoľahlivým hydraulickým ovládaním ponúka stabilný výkon a flexibilnú prevádzku pre všetky potreby.

Výkonnostné charakteristiky
Optimalizovaný konštrukčný dizajn: Prijíma počítač optimalizovanú 3-lúčovú 4-stĺpovú štruktúru, ktorá kombinuje jednoduchosť s vysokou tuhosťou, pevnosťou a vynikajúcim pomerom k výkonu.

Pokročilý hydraulický systém: Vybavený integrovanou jednotkou kartušového ventilu pre hydraulický riadiaci systém, ktorý zaisťuje spoľahlivú a trvalú prevádzku s minimálnym hydraulickým otrasom. Systém sa vyznačuje kratšími spojovacími potrubiami a menším počtom miest úniku, čím sa zvyšuje účinnosť a znižuje potreba údržby.

Nezávislé elektrické ovládanie: Nezávislý elektrický riadiaci systém je spoľahlivý, užívateľsky prívetivý s jasnou audio-vizuálnou spätnou väzbou a navrhnutý pre pohodlnú údržbu.

Flexibilné prevádzkové režimy: Obsahuje centralizovaný systém ovládania pomocou použitia, ktorý ponúka režimy nastavenia, manuálne a poloautomatické prevádzkové režimy, aby vyhovoval rôznym potrebám výroby.

Možnosti procesu tvarovania: Používatelia si môžu vybrať medzi procesom tvarovania s pevným zdvihom alebo procesom tvarovania s pevným tlakom prostredníctvom ovládacieho panelu s funkciou udržiavania tlaku a oneskorenia pre presné ovládanie tvarovania.

Nastaviteľné pracovné parametre: Prevádzkovú silu chod naprázdno, pohyb pri vysokej rýchlosti a rozsah pojazdu je možné nastaviť podľa špecifických technologických požiadaviek, čo poskytuje flexibilitu pre veľké množstvo prác.

Aplikácie
Tento štvorstĺpový hydraulický lis je vhodný pre:

  • Lisovanie kovov, hlboké ťahanie a tvarovanie
  • Lisovacie a montážne operácie
  • Lisovanie práškovej metalurgie
  • Vyrovnávanie a korekcia kovových dielov
  • Plastové a gumové výlisky

Dopyt

Opis produktu

Použiteľné pole

Vhodné na ťahanie, dierovanie (vrátane voliteľného dierovacieho nárazníka), ohýbanie, obrubovanie, vytláčanie za studena a iné razenie kovových materiálov, alebo na lisovanie korekčných, lisovaných, práškových a brúsnych produktov. A plastové výrobky, lisovanie izolačných materiálov.

Voliteľné príslušenstvo

• Mobilný pracovný stôl
• Vyrovnávacie zariadenie
• Fotoelektrické ochranné zariadenie
• Digitálny displej zdvihu, tlaku, rýchlosti, číslicové ovládacie zariadenie
• Dotykový priemyselný displej
• Hydraulické zariadenie na vykurovanie a chladenie
• Zariadenie na kŕmenie
• Posuvná bezpečnostná sieťka
• Zariadenie na ohrev formy a reguláciu teploty
• PLC programovateľný radič

Hlavné parametre

Popis

Špecifikácie

Typ

Y32-40

Y32-63

Y32-100

Y32-160

Y32-160C

Y32-200

Y32-315

Y32-400

Y32-500

Y32-500C

Y32-630

Y32-800

Y32-1000

Normálny tlak

kN

400

630

1000

1600

1600

2000

3150

4000

5000

5000

6300

8000

10000

Maximálne tekuté
pracovný tlak

kN

25

25

25

25

25

25

25

25

25

25

25

25

25

Posuvné cestovanie

mm

450

500

600

700

700

700

800

800

900

900

900

900

900

Maximálne
výška otvárania

mm

750

750

880

1000

1000

1100

1250

1250

1500

1500

1500

1600

1600

Špičkový výstup

kN

120

190

190

400

400

400

630

630

1000

1000

1000

1600

1600

Vyhadzovací zdvih

kN

160

200

200

200

200

250

300

300

350

350

350

350

350

Rýchlosť barana

Idie mŕtvica

mm

160

180

120

100

100

100

100

100

100

100

80

80

80

Lisovanie

mm/s

20-30

15-20

10-14

10-15

10-15

10-15

8-12

6-10

10-15

10-15

8-10

12-15

10-15

Návrat

mm/s

120

100

120

70

70

70

60

55

70

70

60

70

70

Veľkosť stola

L-R

mm

500

580

720

720

1000

1000

1260

1240

1400

2400

1600

1600

1600

F-B

mm

460

500

580

620

800

900

1200

1200

1400

1400

1600

1600

1600

Kapacita motora

kW

5.5

7.5

7.5

11

11

15

22

22

2*22

2*22

2*22

45 22

2*45

Celkovo
Rozmery

mm

1800
X400
X750

2000
X1300
X2850

2600
X1400
X3250

2800
X1500
X3400

2900
X1600
X3400

3000
X1600
X3800

3100
X1600
X4200

3100
X1600
X4850

4000
X2100
X5300

4200
X2200
X5300

4300
X2100
X5600

5800
X2800
X5700

6400
X2900
X6100

hmotnosť

KG

2500

3000

4000

7000

7800

9200

1400

1700

2500

30000

33500

60000

72000

Popis a uvedené v tomto katalógu zmien špecifikácie zmeny.

Kontaktujte nás pre viac informácií

Neváhajte kontaktovať, keď nás potrebujete!

SUBMIT

O
Nantong Pacific CNC Strojový nástroj Co., Ltd
Nantong Pacific CNC Strojový nástroj Co., Ltd

Nantong Pacific CNC Strojový nástroj Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other výrobky, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Ako profesionál China Štvorstĺpový hydraulický lis série Y32 Manufacturers and Štvorstĺpový hydraulický lis série Y32 Factory, Spoločnosť má teraz schopnosť navrhovať, vyvíjať a vyrábať štandardné sériové výrobky a neštandardné vybavenie. Výrobky sa dobre predávajú v celej krajine, veľké množstvo vývozov do juhovýchodnej Ázie, Európy, Spojených štátov a na Blízkom východe. Spoločnosť pokrýva oblasť viac ako 20 000 metrov štvorcových, so skupinou inžinierov a technikov s bohatými odbornými znalosťami, výrobou a testovacím zariadením je kompletná. V priebehu rokov sa zaviazal k výskumu a inovácii kŕmnych strojov, predaja produktov a popredajmi šetria žiadne úsilie, má v Pekingu, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, xi 'AN a Jiangsu Area si vytvorili perfektnej sade predalníkov, predaja, po potápanej predaji, predaja po slečnoch, po potápanej predaji, predaja, po potápaní, po potápaní, po potápaní, po potápanej predaji, po potápaní, po potápaní, po potápaní, po potápaní, po potápaní, po potápaní, po potápaní, ktoré sa platí, po potápanej predaji, predaja, ktoré po sebe saale, predaja, predaja, predaja, po potápaní, po potápaní, ktoré sa platí, v jednom predaji, predaja, ktoré sa platí. Pobočky, snažte sa uspokojiť potreby domácich a zahraničných zákazníkov.


V dnešnom svete plné nádeje a príležitostí idú tichomorské obrábacie stroje a naši zákazníci ruka v ruke pre spoločný rozvoj.

Novinky
Rozšírenie znalostí o priemysle

1. Úvod do Štvorstĺpový hydraulický lis série Y32

Štvorstĺpový hydraulický lis série Y32 je vysokovýkonné zariadenie na tvárnenie kovov široko používané pri lisovaní, lisovaní, naťahovaní a formovaní. Je vhodný pre náročné priemyselné aplikácie, ktoré sú stabilný tlak a presnosť tvarovania.

Vďaka štvorstĺpovej štruktúre stroj zaisťuje vynikajúcu stabilitu a presnosť. Môže dodať tlak v rozsahu od 100 ton až 2000 ton , vďaka čomu je vhodný pre stredné aj veľké výrobné linky na tvárnenie kovov.

Nantong Pacific CNC Machine Tool Co., Ltd je kľúčovým národným strojárskym priemyslom, ktorý sa nachádza v zóne hospodárskeho a technologického rozvoja Haian, kde je krásne prostredie a pohodlná premávka, čo je rýchle nadviazanie komunikácie medzi podnikmi a zákazníkmi. Podnik je plne vybavený, špecializuje sa na výrobu nožníc, ohýbačiek, valcovacích strojov, hydraulických lisov, dierovacích strojov a ďalších produktov, ktoré sa široko používajú v: ľahkom priemysle, letectve, stavbe lodí, hutníctve, prístrojovej technike, elektrických spotrebičoch, výrobkoch z nehrdzavejúcej ocele, stavebnom a dekoračnom priemysle. Naše výrobky sa dobre predávajú doma aj v zahraničí.

2. Výkonnostné charakteristiky hydraulického lisu Y32

  • Počítačom optimalizovaný dizajn s 3-lúčovou, 4-stĺpcovou štruktúrou zabezpečuje vysokú rýchlosť a nákladovú efektívnosť.
  • Hydraulický systém kartušového ventilu znižuje miesta a zvyšuje spoľahlivosť.
  • Krátky dizajn hydraulického potrubia minimalizuje stratu tlaku a zvyšuje účinnosť.
  • Nezávislý elektrický riadiaci systém zaisťuje nepretržitú údržbu a vysokú bezpečnosť.
  • Centralizovaný systém riadi manuálne, nastavovacie a poloautomatické prevádzkové režimy.

Vďaka týmto vlastnostiam je rad Y32 jedným z najspoľahlivejších hydraulických lisovacích riešení v modernej výrobe.

3. Princíp činnosti štvorstĺpcového hydraulického lisu

(1) Hydraulický energetický systém

Hydraulický systém generuje vysokotlakový prietok oleja na pohon piestu, čím zabezpečuje a silnú prítlačnú silu počas prevádzky.

(2) Stabilita štvorstĺpcovej štruktúry

Štvorstĺpový vodiaci systém zaisťuje dokonalé vyrovnanie horného a spodného nosníka, čím sa znižuje odchýlka a zvyšuje presnosť tvarovania až o 0,05 mm – 0,1 mm .

(3) Prevádzka riadiaceho systému

Operátori si môžu vybrať medzi manuálnym a poloautomatickým režimom, čo umožňuje flexibilnú výrobu pre rôzne výrobné požiadavky.

4. Prehľad technických parametrov

Položka Špecifikácia užitok
sily 100-2000 ton Široký rozsah priemyselných aplikácií
Typ štruktúry 3 lúč, 4 stĺpec Vysoká tuhosť a stabilita
Režim ovládania Manuálne / Poloautomatické Flexibilné možnosti prevádzky
Technické špecifikácie štvorstĺpového hydraulického lisu série Y32

5. Priemyselné aplikácie

Hydraulický lis Y32 je široko v:

  • Lisovanie a tvarovanie kovov
  • Výroba automobilových dielov
  • Výroba elektrospotrebičov
  • Letecký a lodiarsky priemysel

6. Často kladené otázky

Q1: Aká je hlavná výhoda hydraulického lisu Y32?

Ponúka stabilitu, silnú tlakovú kapacitu a presný tvarovací výkon pre priemyselné aplikácie.

Q2: Aký rozsah tlaku podporuje?

Podporuje široký rozsah od 100 ton do 2000 ton v závislosti od konfigurácie.

Q3: Je vhodný na hromadnú výrobu?

Áno, jeho poloautomatické a manuálne režimy, ktoré robia veľmi dôležitú nepretržitú priemyselnú výrobu.
