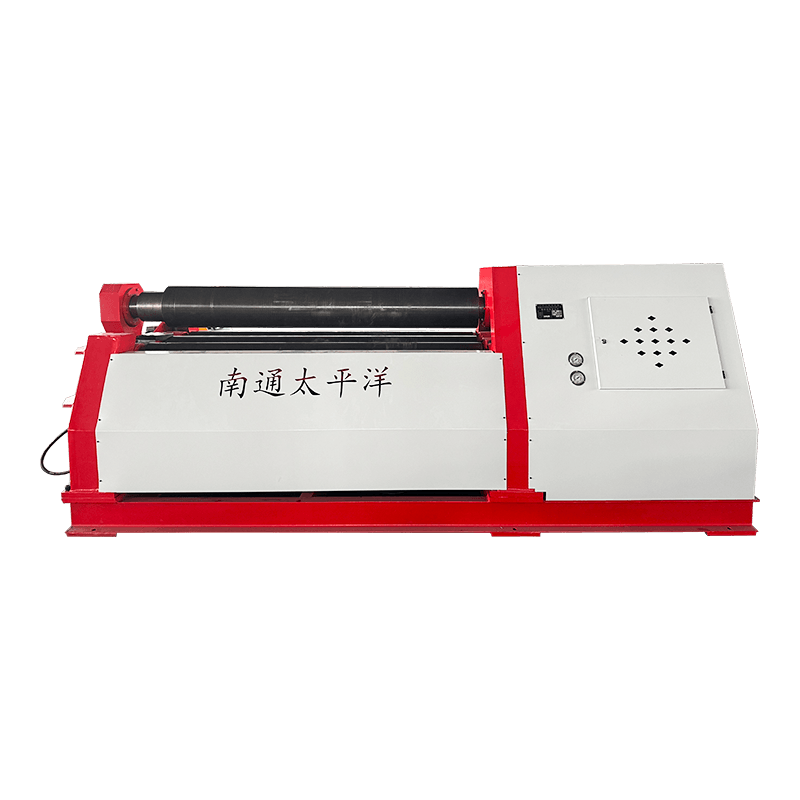

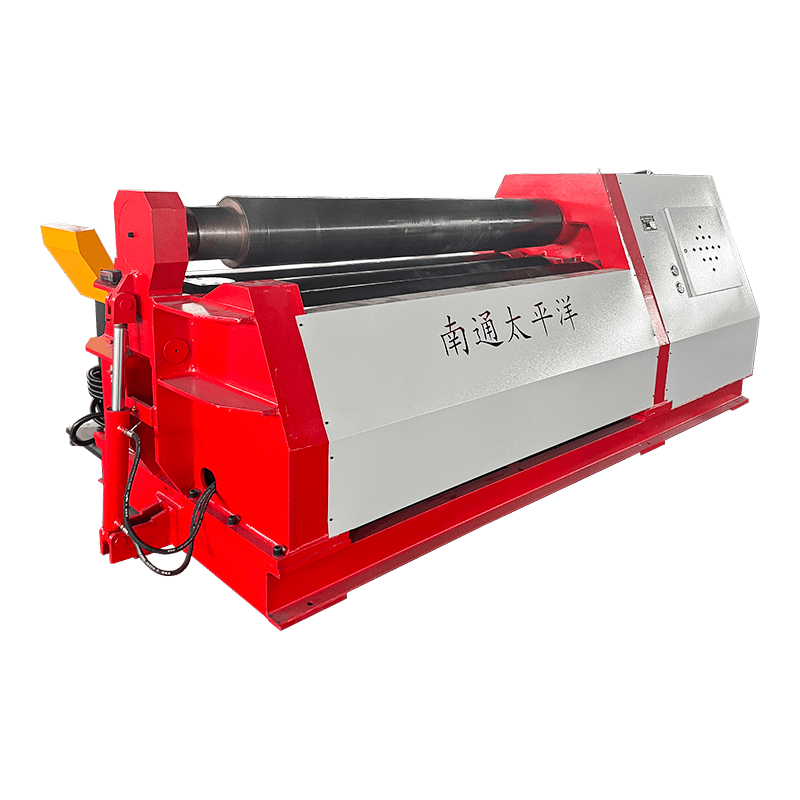

4-valcový valcový stroj série W12

4-valcový zakružovač plechov série W12 je vysokoúčinné riešenie hydraulického ohýbania plechov určené na predbežné ohýbanie a valcovanie kovových plechov do valcových, kužeľových alebo zakrivených obrobkov. Tento stroj sa široko používa v tlakových nádobách, kotloch, potrubiach a priemysle predbežnej ocele, integruje sa ohýbanie a tvarovanie do jednej operácie, čím je potreba ďalšieho vybavenia.

Štruktúra a pracovný princíp
Stroj využíva štvorvalcovú konfiguráciu:
Horný valec je hlavný hnací valec, ktorého vertikálny pohyb je ovládaný hydraulickým motorom pre stabilnú a výkonnú prevádzku.
Spodný valec aplikuje upínaciu silu na pomocou hydraulického valca, zaisťuje pevné držanie počas procesu tvarovania.
Dva bočné valčeky, umiestnené symetricky na oboch stranách spodného valčeka, sa pohybujú po naklonených vodiacich koľajničkách. Sú poháňané hlavným systémom pozostávajúcim z matíc, závitoviek a skrutiek, ktoré poskytujú riadenú bočnú podporu a tvarovaciu silu.
Tento dizajn umožňuje, aby boli oba konce dosiek vopred ohnuté v jedinom nastavení, čím sa znižuje plytvanie materiálov a zlepšuje účinnosť v porovnaní s trojvalcovými strojmi.

Kľúčové vlastnosti
Jednokrokové tvarovanie: Predhýbanie a valcovanie je možné dosiahnuť na rovnakom stroji, čím sa ušetrí čas nastavení
Plne hydraulický pohon: Hladký chod, vysoká tuhosť a spoľahlivá upínacia sila
kontrola presnosti: Voliteľný CNC systém pre automatické riadenie polôh valcov, zlepšuje opakovateľnosť
Široká materiálová kompatibilita: Vhodné pre uhlíkovú oceľ, oceľ, hliník a zliatinové dosky
Jednoduchá obsluha: Užívateľsky prívetivý ovládací panel s manuálnym a automatickým režimom

Aplikácie
Tlakové nádoby a kotly
Výroba potrubia
Výroba veternej veže a konštrukčnej ocele
Automobilový priemysel a lodiarsky priemysel $

Dopyt

Opis produktu

Špecifikácie

Model

Hrúbka
stočenej dosky
(mm)

Maximálne predohýbanie
Hrúbka
(mm)

Šírka
stočená doska
(mm)

Výťažnosť dosiek
Pevnosť
(Mpa)

Priemer z
Horný valec
(mm)

Hlavný motor
(KW)

hmotnosť
(KG)

Celkovo
Rozmery
LXWXV
(mm)

W12-4X1500

1-4

3

1500

245

140

3

1800

2800X900X1100

W12-4X2000

1-4

3

2000

245

160

4

2600

3400X900X1100

W12-6X2000

1-6

5

2000

245

170

4

3200

3600X1100X1350

W12-6X2500

1-6

5

2500

245

190

5.5

3800

4000X1200X1400

W12-8X1500

1-8

6

1500

245

190

5.5

3100

3500X1100X1350

W12-8X2500

2-8

6

2500

245

220

7.5

3800

4300X1300X1600

W12-12X2000

3-12

10

2000

245

240

7.5

4800

3800X1300X1600

W12-12X2500

3-12

10

2500

245

260

11

5200

4350X1450X1700

W12-16X2000

3-16

12

2000

245

260

11

5800

4100X1500X1800

W12-16X2500

3-16

12

2500

245

280

11

7500

4950X1600X1980

W12-16X3000

3-16

12

3000

245

340

15

9500

5600X1800X2100

W12-20X2000

3-20

16

2000

245

280

11

7800

4350X1600X2000

W12-20X2500

3-20

16

2500

245

340

15

9200

5000X1800X2200

W12-25X2000

4-25

20

2000

245

340

15

9400

4350X2000X2500

W12-25X2500

4-25

20

2500

245

380

22

11000

5000X2200X2600

W12-25X3100

4-25

20

3100

245

420

30

16000

6000X2200X2700

Popis a informácie uvedené v tomto katalógu príslušných zmien bez predchádzajúcich upozornení.

Kontaktujte nás pre viac informácií

Neváhajte kontaktovať, keď nás potrebujete!

SUBMIT

O
Nantong Pacific CNC Strojový nástroj Co., Ltd
Nantong Pacific CNC Strojový nástroj Co., Ltd

Nantong Pacific CNC Strojový nástroj Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other výrobky, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Ako profesionál China 4 Roller Rolling Bending Machine Manufacturers and W12 Series 4-Rollers Rolling Machine Company, Spoločnosť má teraz schopnosť navrhovať, vyvíjať a vyrábať štandardné sériové výrobky a neštandardné vybavenie. Výrobky sa dobre predávajú v celej krajine, veľké množstvo vývozov do juhovýchodnej Ázie, Európy, Spojených štátov a na Blízkom východe. Spoločnosť pokrýva oblasť viac ako 20 000 metrov štvorcových, so skupinou inžinierov a technikov s bohatými odbornými znalosťami, výrobou a testovacím zariadením je kompletná. V priebehu rokov sa zaviazal k výskumu a inovácii kŕmnych strojov, predaja produktov a popredajmi šetria žiadne úsilie, má v Pekingu, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, xi 'AN a Jiangsu Area si vytvorili perfektnej sade predalníkov, predaja, po potápanej predaji, predaja po slečnoch, po potápanej predaji, predaja, po potápaní, po potápaní, po potápaní, po potápanej predaji, po potápaní, po potápaní, po potápaní, po potápaní, po potápaní, po potápaní, po potápaní, ktoré sa platí, po potápanej predaji, predaja, ktoré po sebe saale, predaja, predaja, predaja, po potápaní, po potápaní, ktoré sa platí, v jednom predaji, predaja, ktoré sa platí. Pobočky, snažte sa uspokojiť potreby domácich a zahraničných zákazníkov.


V dnešnom svete plné nádeje a príležitostí idú tichomorské obrábacie stroje a naši zákazníci ruka v ruke pre spoločný rozvoj.

Novinky
Rozšírenie znalostí o priemysle

1. Úvod do 4 Valčeková ohýbačka

4-valcový ohýbací stroj, tiež známy ako 4-valcový ohýbací stroj radu W12, je vysokovýkonné zariadenie na valcovanie dosiek široko používané na tvarovanie valcových, oblúkových a kužeľových tvarov z plechov. Je nevyhnutný v odvetviach, ako je stavba lodí, tlakové nádoby, veterné veže a výroba ťažkých oceľových konštrukcií.

V porovnaní s tradičnými 3-valcovými strojmi, 4-valcový dizajn zlepšuje efektivitu 30 % – 50 % a znížiť plytvanie materiálom až o 20 % , čo z neho robí preferované riešenie pre presné tvarovanie plechov.

Nantong Pacific CNC Machine Tool Co., Ltd je kľúčovým národným strojárskym priemyslom, ktorý sa nachádza v zóne hospodárskeho a technologického rozvoja Haian, kde je krásne prostredie a pohodlná premávka, čo je rýchle nadviazanie komunikácie medzi podnikmi a zákazníkmi. Podnik je plne vybavený, špecializuje sa na výrobu nožníc, ohýbačiek, valcovacích strojov, hydraulických lisov, dierovacích strojov a ďalších produktov, ktoré sa široko používajú v: ľahkom priemysle, letectve, stavbe lodí, hutníctve, prístrojovej technike, elektrických spotrebičoch, výrobkoch z nehrdzavejúcej ocele, stavebnom a dekoračnom priemysle. Naše výrobky sa dobre predávajú doma aj v zahraničí.

2. Pracovný princíp W12 4-valcový stroj

(1) Systém hlavného pohonu horného valca

Horný valec slúži ako hlavný hnací komponent, poháňaný hydromotormi, ktoré zaisťujú stabilnú a výkonnú rotáciu pre nepretržité valcovanie.

(2) Vertikálny pohyb spodného valca

Spodný valec sa pod hydraulickým tlakom pohybuje vertikálne, pričom pôsobí silou cez hydraulický olej vo valci, aby bola bezpečne upol. To zaisťuje rovnomerné rozloženie tlaku.

(3) Systém nastavenia bočného valčeka

Bočné valčeky na oboch stranách sa pohybujú pozdĺž vodiacich koľajníc pomocou mechanizmov skrutiek, závitoviek a vodiacich skrutiek, čo umožňuje presné ovládanie zakrivenia pre rôzne hrúbky plechu.

Stroj umožňuje predbežné ohýbanie a valcovanie oboch koncových platní na rovnakom zariadení výrazne zlepšuje produktivitu a skracuje čas manipulácie s materiálom.

3. Kľúčové výhody 4-valcového valcovacieho stroja

  1. Vysoká účinnosť: Jednorazové upnutie dokončí valcovanie a predohýbanie.
  2. Presné tvarovanie: Presnosť dosahuje ±0,5 mm pre valcové konštrukcie.
  3. Znížená práca: Automatizované hydraulické ovládanie znížiť ručné zásahy.
  4. Široká aplikácia: Vhodné pre dosky s hrúbkou od 2 mm do 80 mm.
  5. Stabilný výkon: Hydraulická synchronizácia zaisťuje stálu kvalitu odvaľovania.

4. Prehľad technických parametrov

Položka Špecifikácia Výkonnostný prínos
Hrúbka dosky 2-80 mm Široký rozsah použitia
Presnosť rolovania ± 0,5 mm Vysoko presné tvarovanie
Zlepšenie účinnosti 30 % – 50 % Rýchlejší výrobný cyklus
Technické špecifikácie 4-valcového valcovacieho stroja série W12

5. Priemyselné aplikácie

4-valcový ohýbací stroj je široko v:

  • Výroba tlakových nádob
  • Výroba veterných veží
  • Lodný priemysel
  • Výroba oceľovej konštrukcie

6. Často kladené otázky

Q1: Aká je hlavná výhoda 4-valcovej konštrukcie?

Umožňuje predbežné ohýbanie a valcovanie v jednom stroji, čím sa zvyšuje účinnosť a znižuje sa odpad materiálu.

O2: Aký rozsah rozsahu dokáže zvládnuť?

Dokáže manipulovať s oceľovými platňami od 2 mm do 80 mm v závislosti od kapacitného modelu.

Q3: Je k dispozícii CNC riadenie?

Áno, CNC systémy sú voliteľné a výrazne zlepšujú a úroveň automatizácie.
