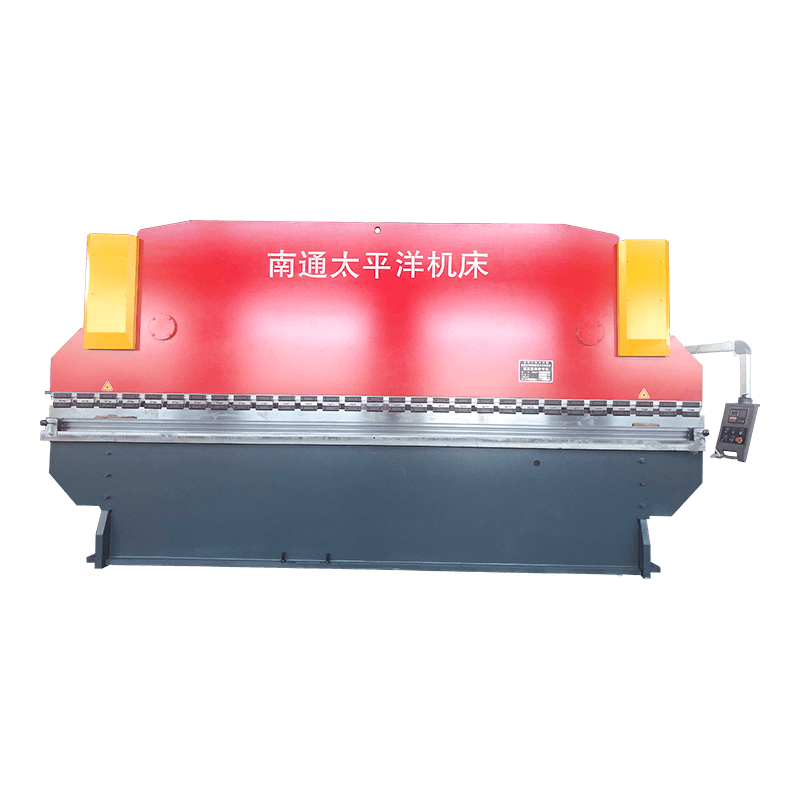

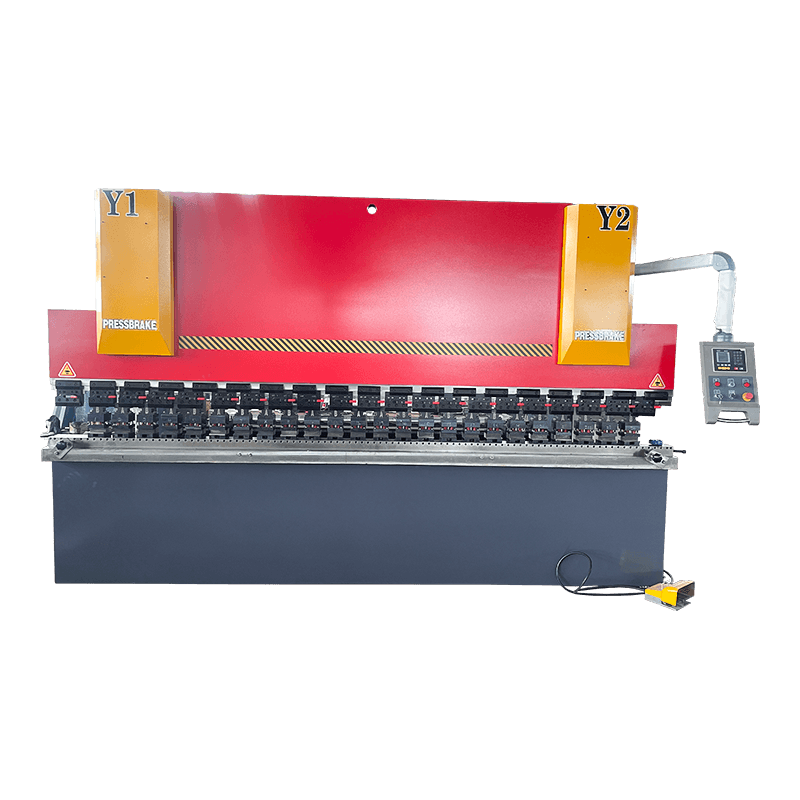

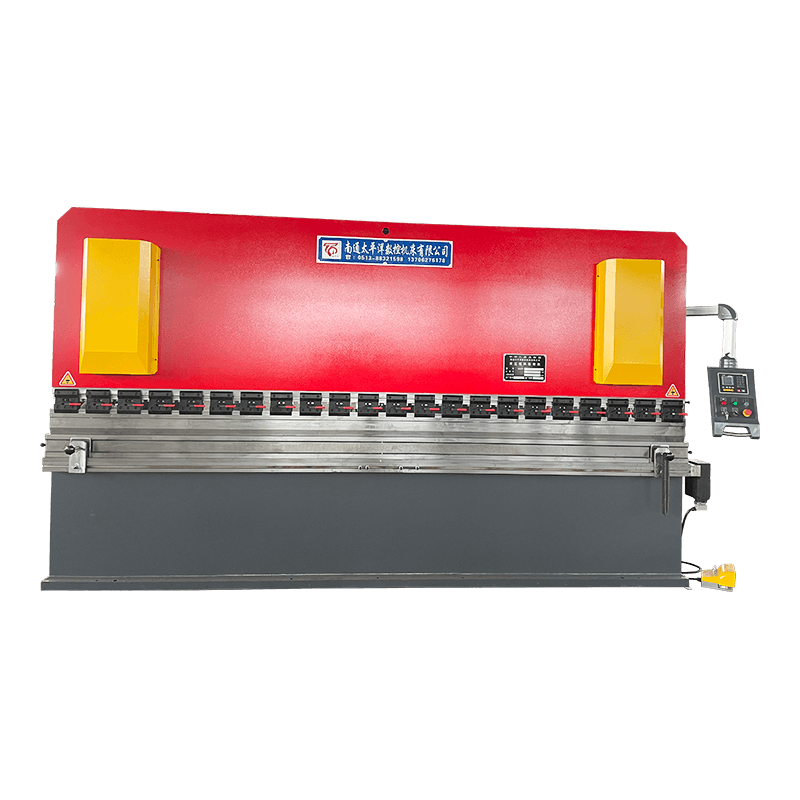

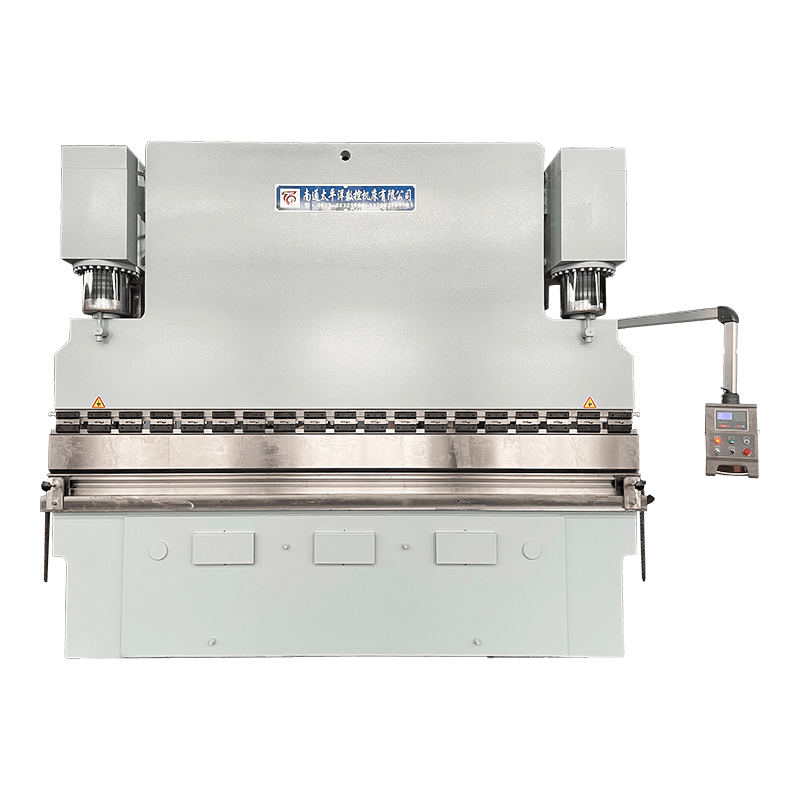

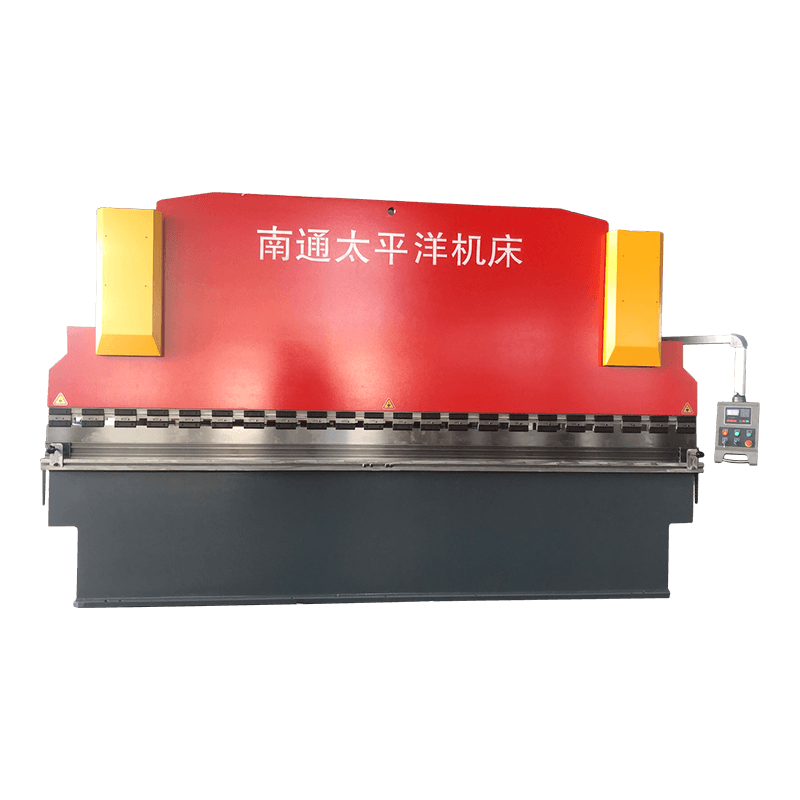

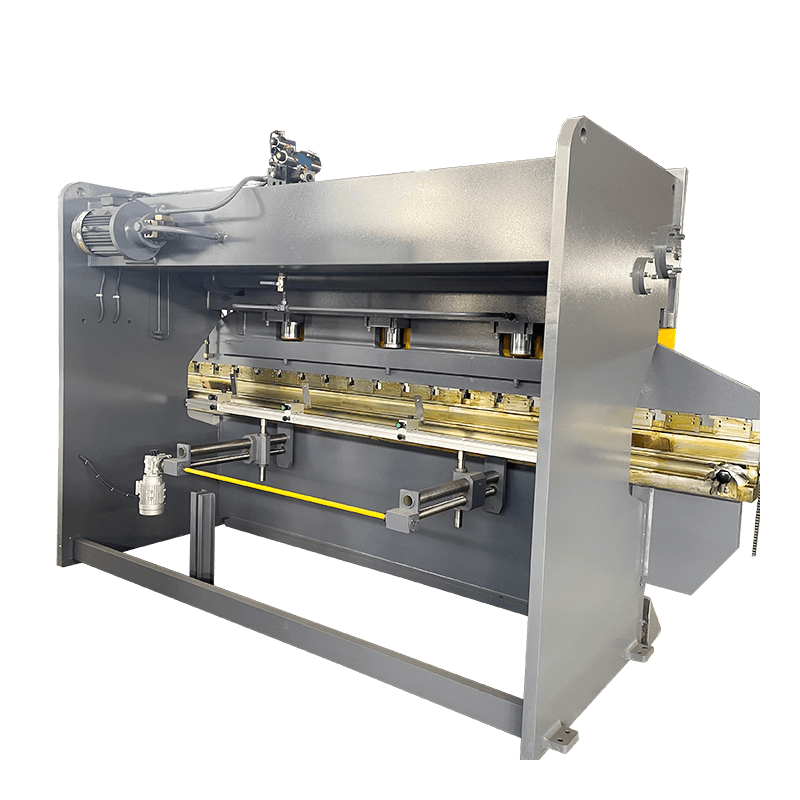

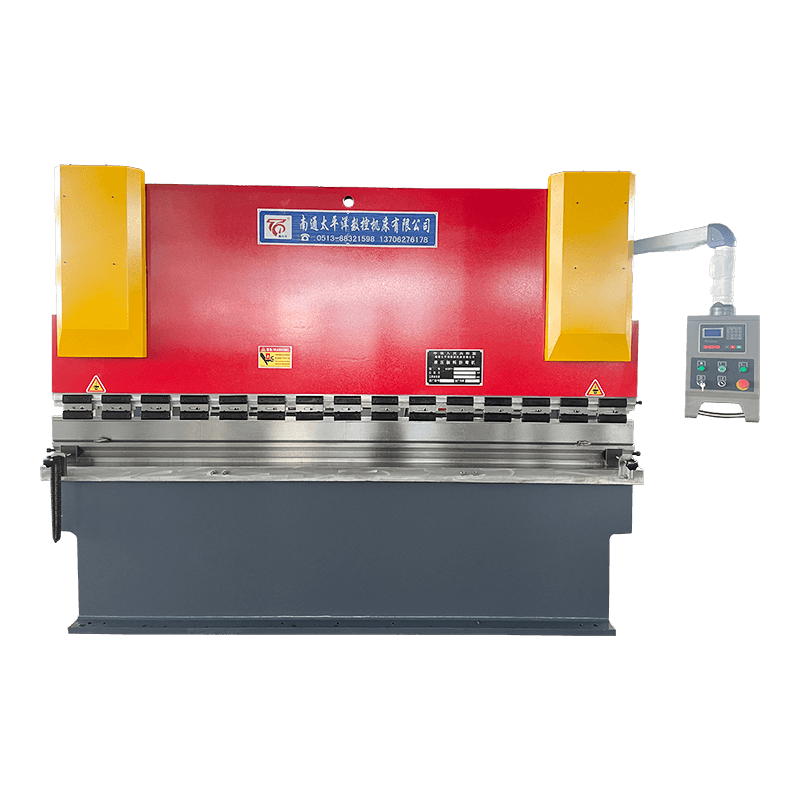

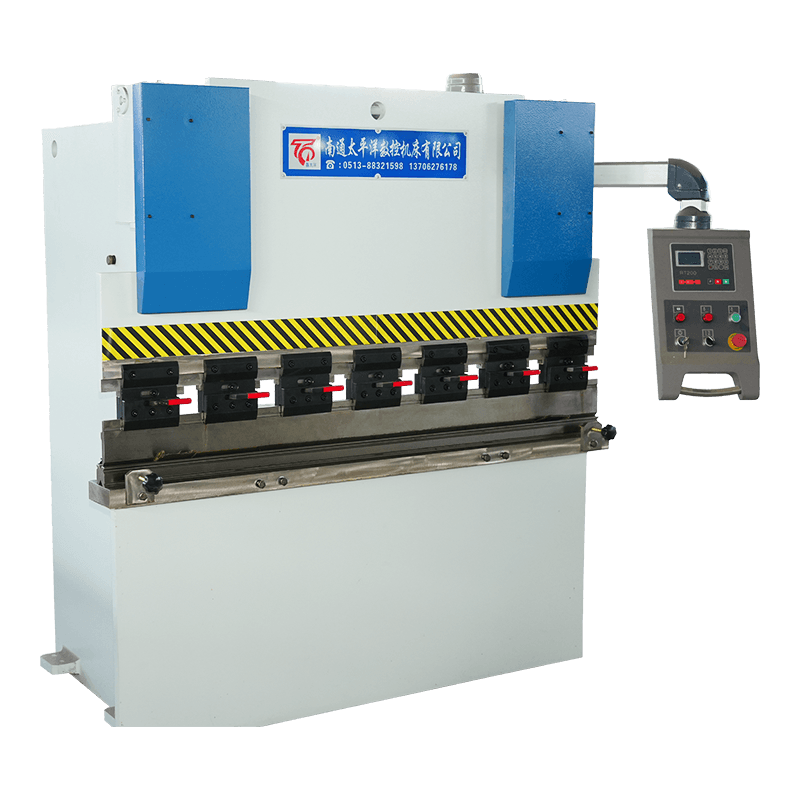

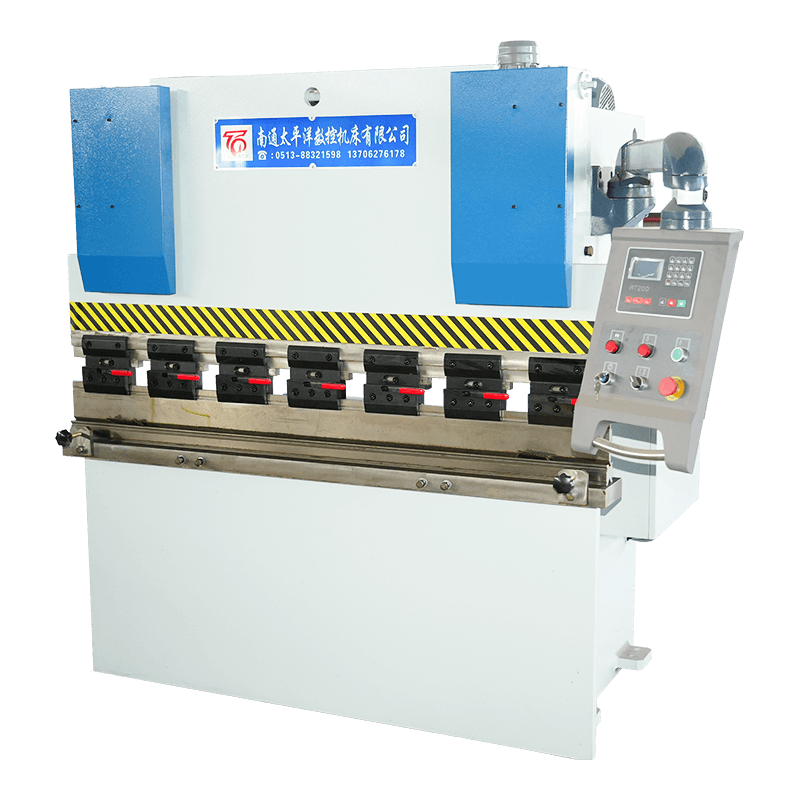

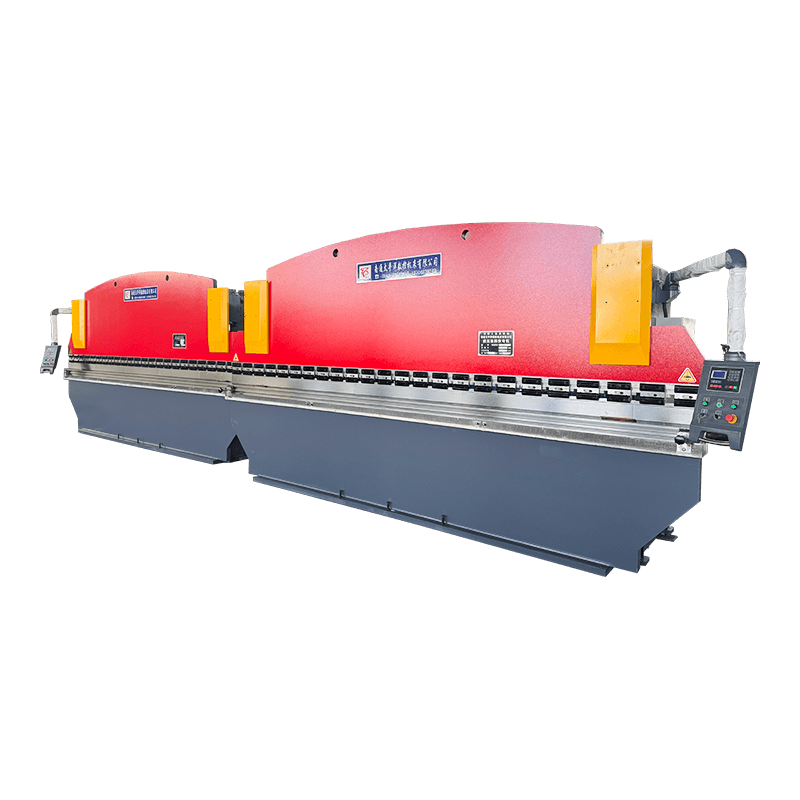

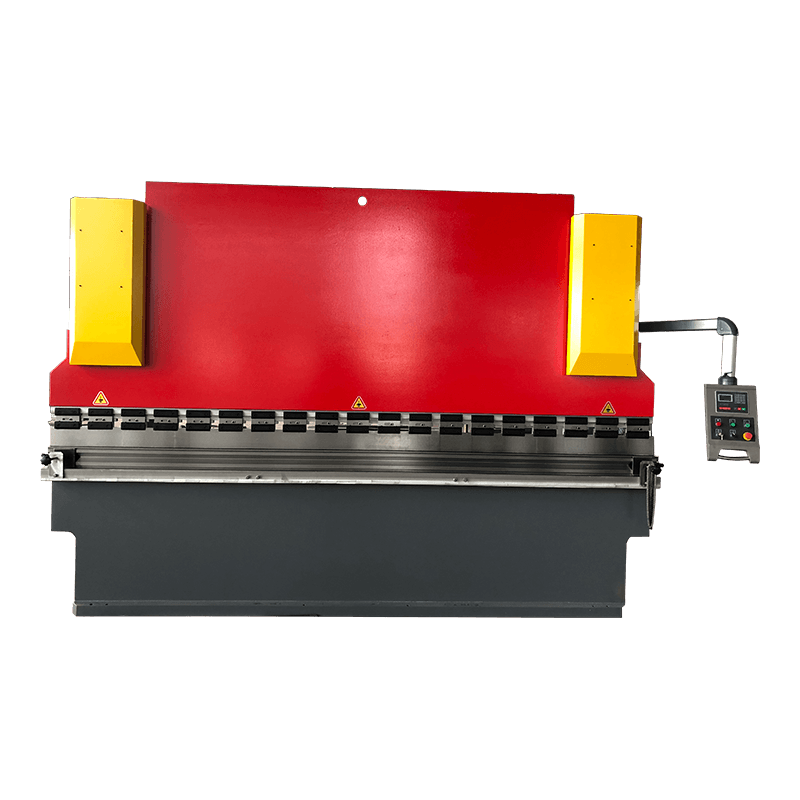

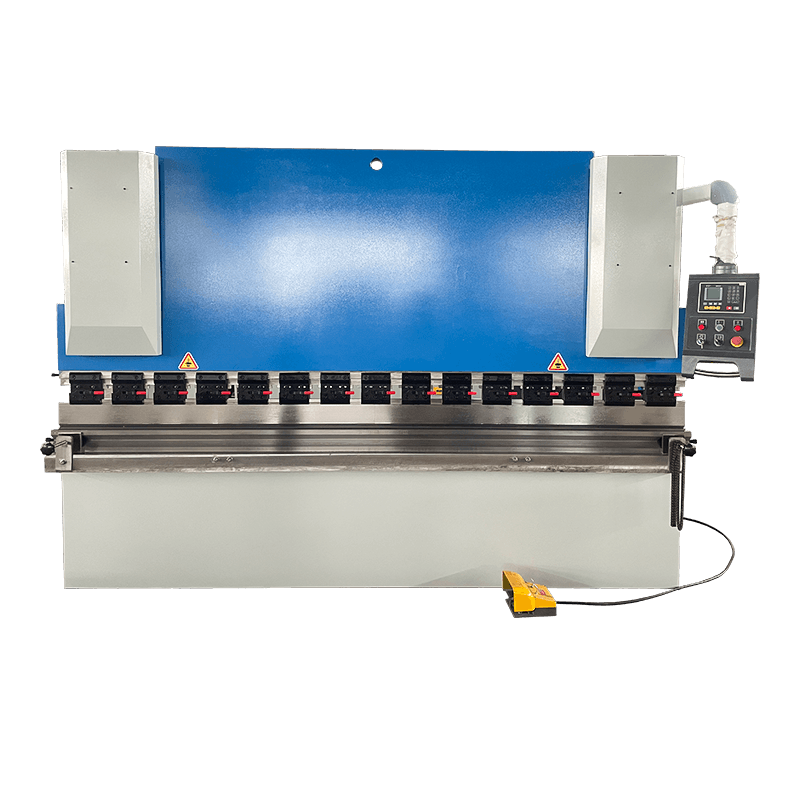

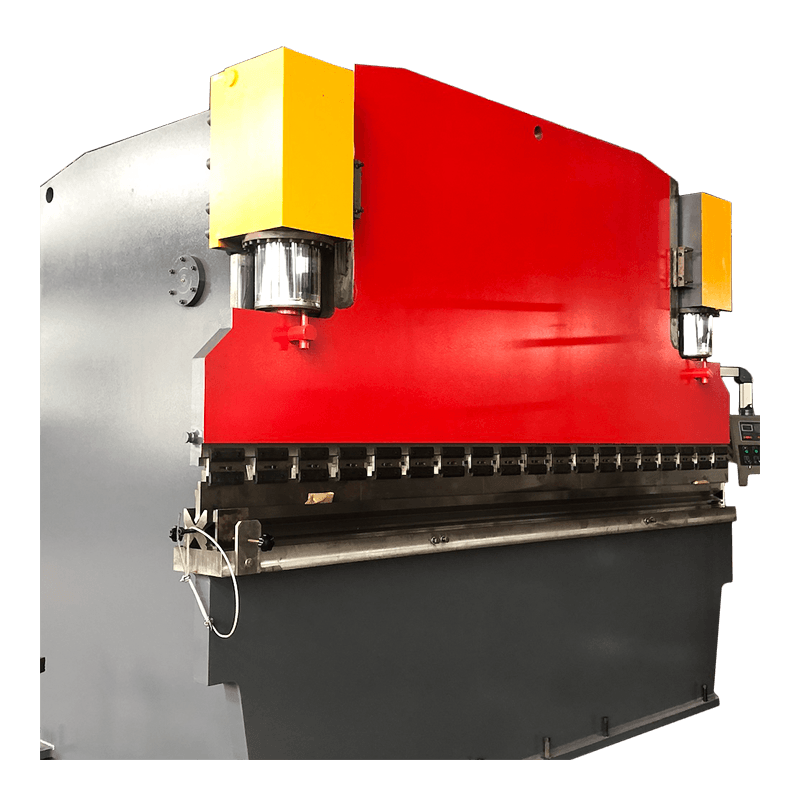

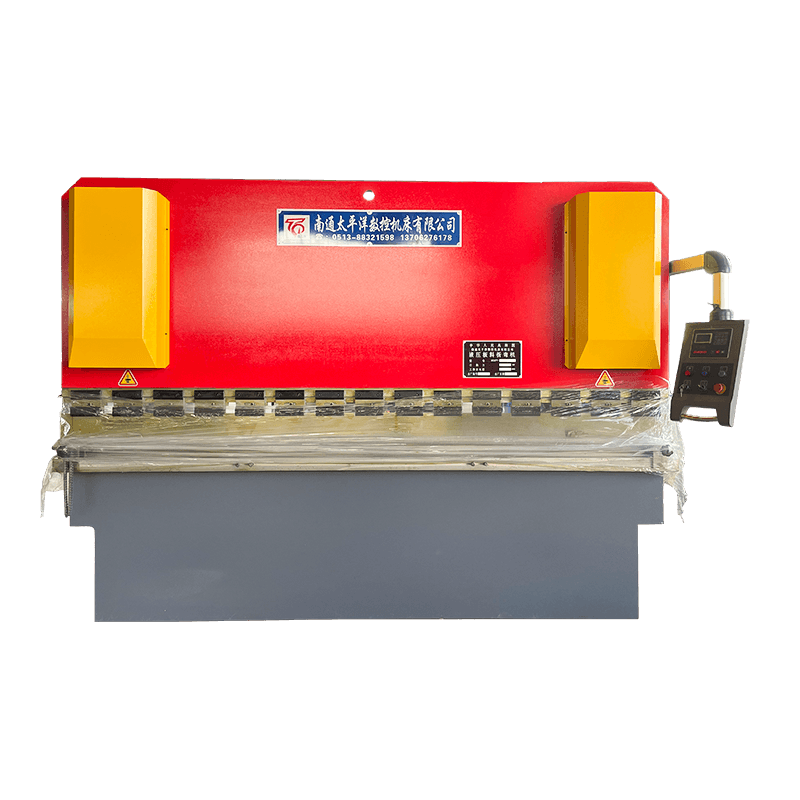

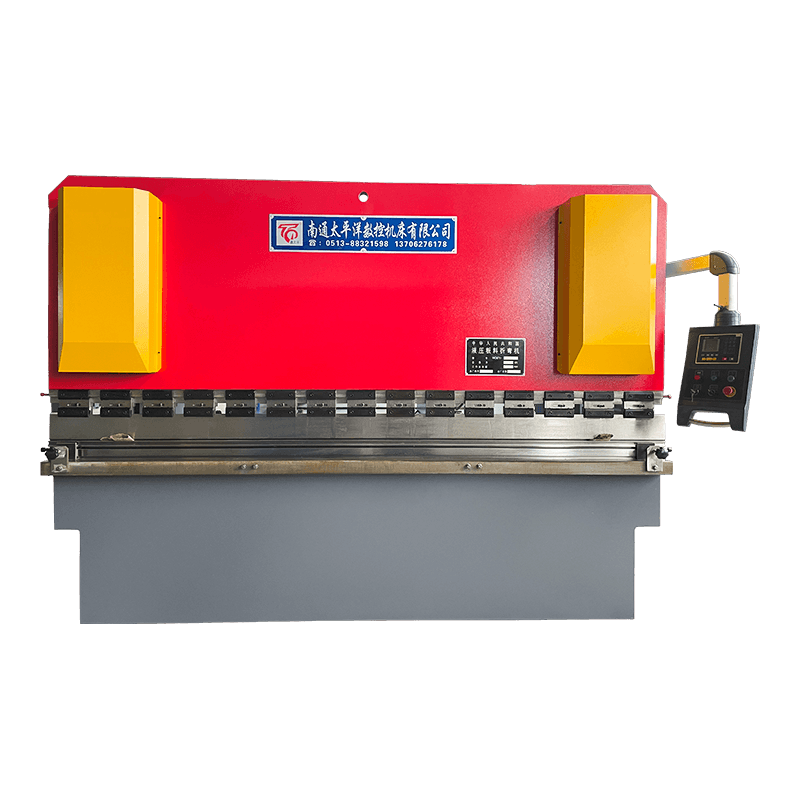

Hydraulická ohýbačka plechov série WC67Y

Hydraulický ohraňovací lis série WC67Y je nákladovo efektívny stroj na ohýbanie plechu NC široko používaný v dielňach na výrobu kovov, vo výrobe HVAC a vo všeobecnej výrobe. Tento hydraulický ohýbací stroj vybavený riadiacimi systémami E21 alebo RT200 NC kombinuje spoľahlivý výkon, jednoduchú obsluhu a nízku údržbu, vďaka čomu je prvou voľbou pre malé až stredné výrobné prostredia.

Kľúčové vlastnosti
Celooceľová zváraná konštrukcia: Celý rám stroja má celooceľovú zváranú konštrukciu s úpravou na odľahčenie vibrácií. Navrhnutý a overený softvérom na analýzu napätia ANSYS zaisťuje vysokú mechanickú pevnosť, tuhosť a dlhodobú stabilitu.

Segmentovateľná horná forma: Horný nástroj je možné segmentovať podľa požiadaviek zákazníka, prispôsobiť sa opracovaniu obrobkov rôznych veľkostí a tvarov, zlepšiť flexibilitu výroby.

NC riadiaci systém: Systém vybavený ovládačom E21 NC programuje zdvih zadného dorazu a zdvih piesta a môže uložiť až 40 sád programov pre rýchle nastavenie rôznych úloh ohýbania.

Proces presného obrábania: Rám stroja je podrobený celoprocesnému brúseniu, vyvrtávaniu a umývaniu, čo zaručuje vysokú presnosť a spoľahlivosť pri dlhodobej prevádzke.

Pevný zadný rozchod: Oceľová konštrukcia zadného dorazu poskytuje stabilné a presné polohovanie a zaisťuje konzistentné rozmery ohybu naprieč šaržami.

Hydraulická bezpečnosť a ovládanie: Prepúšťací ventil poskytuje ochranu proti preťaženiu hydraulického systému, zatiaľ čo tlakový spínač umožňuje jednoduché nastavenie tlaku v systéme podľa rôznych materiálov a hrúbok.

Bezpečnosť núdzového zastavenia: Nožný spínač je vybavený funkciou núdzového zastavenia, ktorá zaisťuje okamžité vypnutie stroja v prípade neočakávaných situácií pre zvýšenie bezpečnosti obsluhy.

Aplikácie
Tento hydraulický ohraňovací lis je vhodný na ohýbanie uhlíkovej ocele, nehrdzavejúcej ocele, hliníka a iných plechov v priemyselných odvetviach vrátane:
Výroba plechu

Výroba vzduchotechniky a potrubia
Vybavenie kuchyne a výroba domácich spotrebičov
Výroba automobilových dielov a konštrukčnej ocele

Dopyt

Výkonnostné charakteristiky:

1. Telo stroja je navrhnuté analýzou konečných prvkov a starnutie vibráciami eliminuje vnútorné napätie, vďaka čomu je telo stroja stabilné a spoľahlivé.

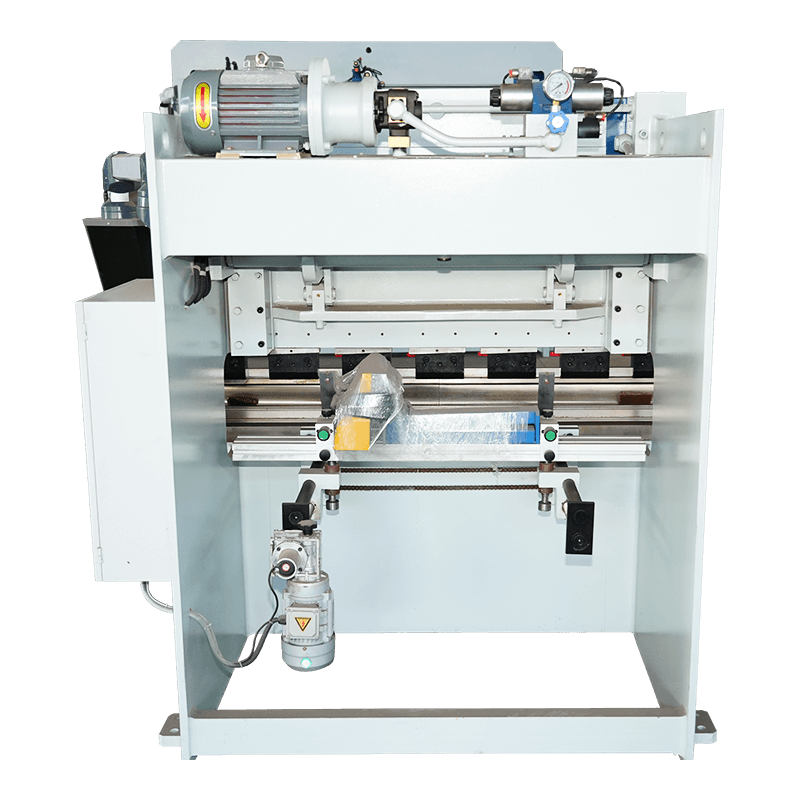

2. Jedinečné zariadenie pohonu zadného valca je navrhnuté pomocou pákového princípu, ktorý nielen znižuje pracovný tlak systému, ale tiež zlepšuje schopnosť preťaženia systému. Zvyšuje odolnosť systému a stabilitu mechanického pohybu.
3. Na pravom konci posúvača je umiestnené viacbodové polohovacie zariadenie, ktoré dokáže posúvač nielen jednoducho nastaviť do ľubovoľného polohovania, ale aj dokončiť polohovanie šiestich rôznych uhlov naraz, čím sa znižuje pracovná náročnosť obsluhy a zlepšuje sa efektivita práce.
4. Na ľavom konci šmýkadla sa nachádza závitovkový redukčný motor a excentrický hriadeľ, ktorý nielen uľahčuje nastavenie vyváženia šmýkadla, ale spĺňa aj potreby špeciálneho spracovania, ako je kužeľové tvarovanie a ohýbanie.
5. Spodná matrica je navrhnutá s držiakom matrice na kompenzáciu priehybu a vychyľovacou doskou, ktorá zaisťuje nielen rovnosť obrobku, ale zabezpečuje aj konzistenciu uhla obrobku, čím zlepšuje geometrickú presnosť obrobku.

Vlastnosti ovládania E21 NC:

E21 Ohýbačka CNC zariadenie

Vlastnosti:

●Ovládanie zadného dorazu a bloku
●Ovládanie pre všeobecné striedavé motory, frekvenčný menič
●Inteligentné polohovanie
●Počítadlo zásob
●Nastavenie času držania/dekompresie
●Pamäť programu až na 40 programov až do 25 krokov na program
●Umiestnenie na jednu stranu
●Funkcia zatiahnutia
●Zálohovanie/obnovenie parametrov jedným kľúčom
●mm/palec

Vlastnosti ovládača RT200:

RT200 je digitálny displejový riadiaci systém navrhnutý a vyvinutý našou spoločnosťou na základe výhod mnohých domácich a zahraničných CNC systémov. Používa sa pre špeciálne potreby priemyslu nožníc a ohýbacích strojov. V porovnaní s tradičnými digitálnymi zobrazovacími systémami má nasledujúce vlastnosti:
1. LCD displej
2. Samodiagnostika externých vstupných signálov
3. Jednosmerné polohovanie
4. Hardvérová štvornásobná frekvencia
5. Krásny a robustný vzhľad
6. Vysoký nákladový výkon
7. Funkcia viackrokového programovania

Štandardná konfigurácia obrábacích strojov:

1. Štandardná konfigurácia systému E21 alebo RT200. Ak systém nepotrebujete, je možné samostatne zvoliť aj digitálne zobrazovacie zariadenie.
2. Odnímateľná predná podpera
3. Forma ohýbacieho stroja je vyrobená z materiálu 42CRMO s tvrdosťou 42 stupňov pre zabezpečenie životnosti formy
4. Mechanický prípravok. Horná forma je mechanický háčikový prípravok s vysokou bezpečnosťou.

Voliteľné:

1. Fotoelektrická ochrana
2. Špeciálna forma
3. Rýchle upevnenie
4. Manuálny kompenzačný systém
5. Nainštalujte svetlá
6. Prispôsobené zábradlia
7. Ďalšie špeciálne požiadavky podliehajú overeniu ceny spoločnosti

Hlavné parametre hydraulického ohraňovacieho lisu série WC67Y/K

Model	Nominálny Tlak (KN)	Dĺžka tabuľky (mm)	Vzdialenosť medzi rámami (mm)	Hrdlo Hĺbka (mm)	Mŕtvica (mm)	Otvorená výška (mm)	Hlavný motor (KW)	Hmotnosť (KG)	Celkové rozmery LXWXV (mm)
WC67Y/K-40/1600	400	1600	1150	250	100	340	4	2000	1750x1350x1900
WC67Y/K-40/2200	400	2200	1850	250	100	340	4	2500	2300x1350x1900
WC67Y/K-40/2500	400	2500	2050	250	100	340	4	2800	2600x1400x1950
WC67Y/K-63/2500	630	2500	2050	250	120	360	5.5	4500	2600x1400x2000
WC67Y/K-63/3200	630	3200	2600	250	120	360	5.5	5400	3300X1450X2100
WC67Y/K-80/2500	800	2500	2050	250	120	380	7.5	5800	2650X1420X2120
WC67Y/K-80/3200	800	3200	2600	250	120	380	7.5	6100	3300X1450X2100
WC67Y/K-100/2500	1000	2500	2050	320	120	385	7.5	6100	2650X1450X2200
WC67Y/K-100/3200	1000	3200	2600	320	120	385	7.5	6600	3300X1450X2200
WC67Y/K-100/4000	1000	4000	3200	320	120	385	7.5	8000	4100X1450X2200
WC67Y/K-125/2500	1250	2500	2050	320	120	385	7.5	6300	2650X1550X2200
WC67Y/K-125/3200	1250	3200	2600	320	120	385	7.5	7000	3300X1550X2200
WC67Y/K-125/4000	1250	4000	3200	320	120	385	7.5	8200	4100X1550X2200
WC67Y/K-160/3200	1600	3200	2600	320	200	470	11	10000	3300X1780X2500
WC67Y/K-160/4000	1600	4000	3200	320	200	470	11	12000	4100X1780X2520
WC67Y/K-200/3200	2000	3200	2600	320	200	485	11	12000	3300X1750X2680
WC67Y/K-200/4000	2000	4000	3200	320	200	485	11	13800	3300X1750X2680
WC67Y/K-250/3200	2500	3200	2600	320	250	560	18.5	13600	3300X2000X2880
WC67Y/K-250/4000	2500	4000	3200	320	250	560	18.5	15000	4100X2050X2980
WC67Y/K-300/3200	3000	3200	2600	350	250	560	22	16000	3300X2050X3000
WC67Y/K-300/4000	3000	4000	3200	350	250	560	22	20000	4100X2080X3100
WC67Y/K-300/6000	3000	6000	4700	350	250	560	22	28000	6100X2080X3250
WC67Y/K-400/3200	4000	3200	2600	350	250	580	37	20000	3300X2000X3000
WC67Y/K-400/4000	4000	4000	3200	350	250	580	37	26000	4100X2080X3150
WC67Y/K-400/6000	4000	6000	4750	400	250	580	37	37500	6100X2180X3580
WC67Y/K-500/4000	5000	4000	3200	350	250	580	37	26000	4100X2080X3150
WC67Y/K-500/6000	5000	6000	4750	400	250	580	37	37500	6100X2180X3580

Popis a špecifikácie uvedené v tomto katalógu podliehajú zmenám bez predchádzajúceho upozornenia.
