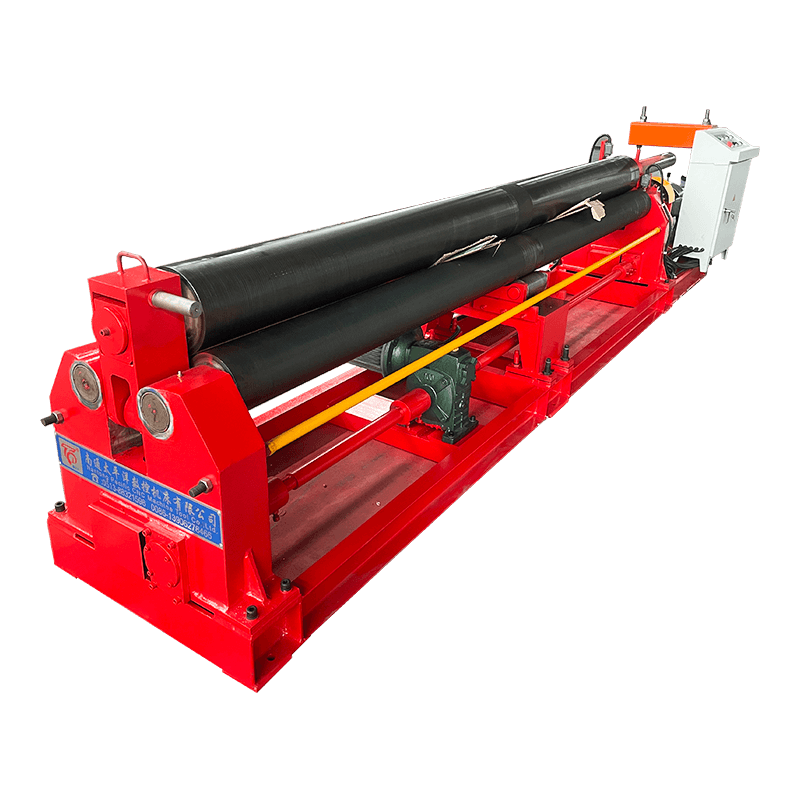

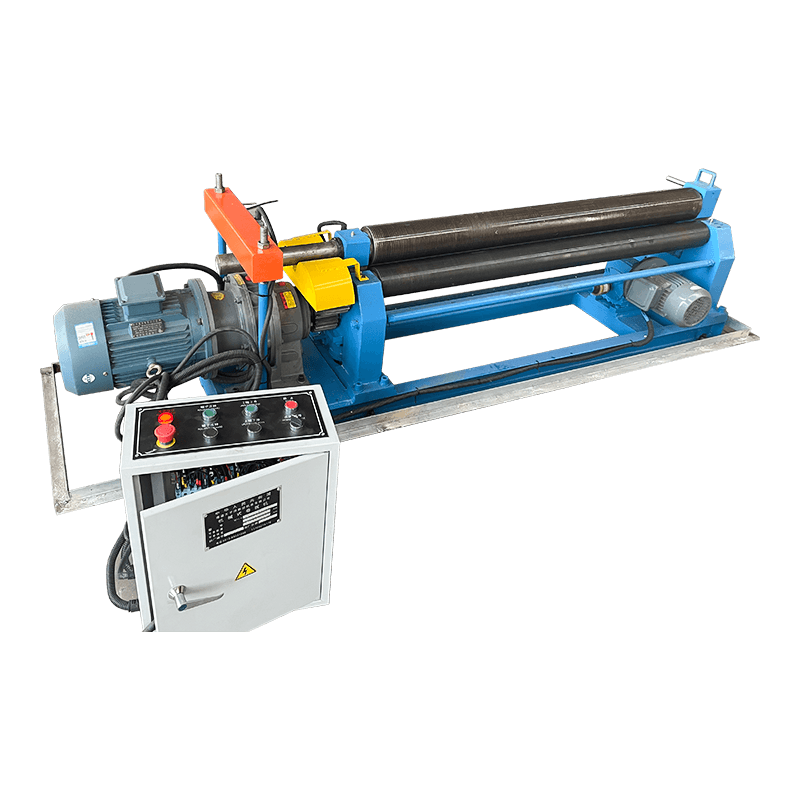

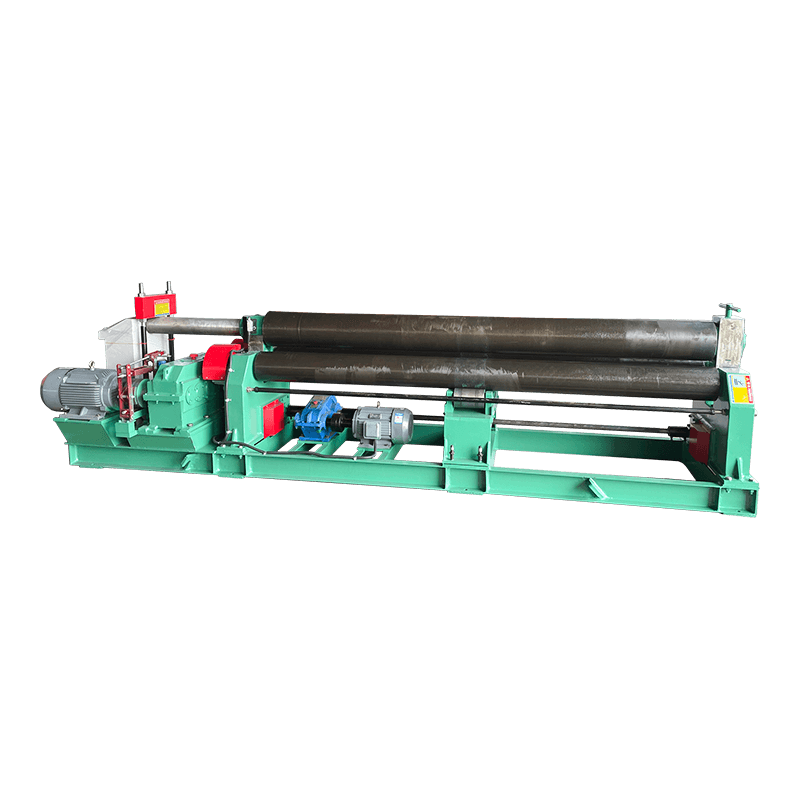

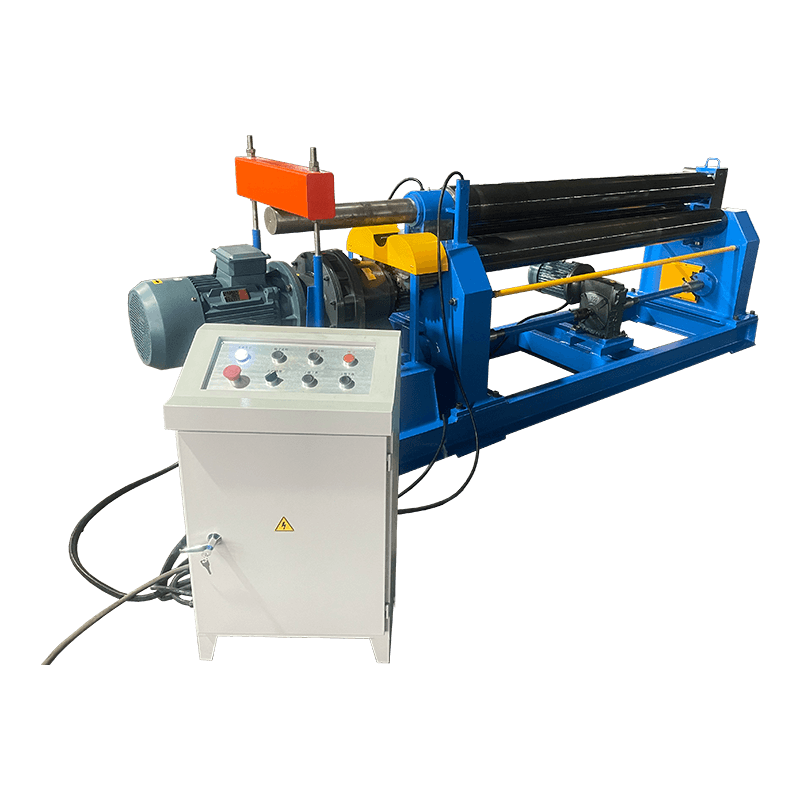

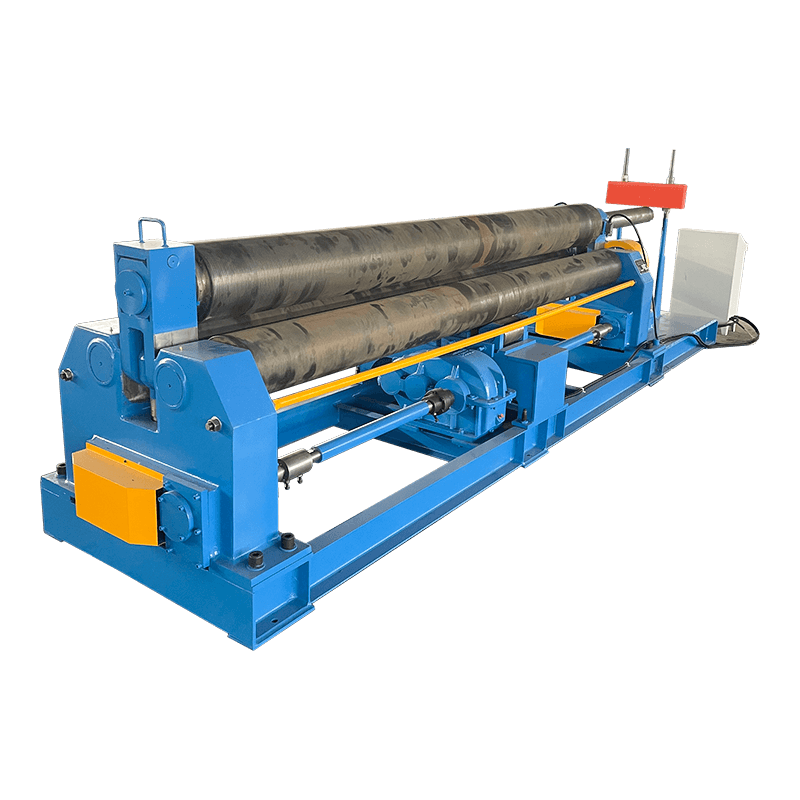

W11 Séria 3-valcový symetrický mechanický valcovací stroj

Symetrický 3-valcový stroj na mechanické valcovanie plechov série W11 je vylepšená verzia tradičného trojvalcového stroja na ohýbanie plechov s dvojitým unášaním. Tento stroj, navrhnutý tak, aby vyhovoval moderným výrobným dielom na pevnosť, jednoduchosť použitia a všestrannosť, ťažba z desaťročí skúseností s výrobou zariadení na valcovanie plechov pre veľké zaťaženie.

Kľúčové vlastnosti
Osvedčený symetrický 3-valcový dizajn: Symetrické usporiadanie troch valcov zaisťuje vyvážené rozloženie sily, vďaka čomu je stroj robustný, odolný a ľahko ovládateľný. Je ideálny na valcovanie valcových škrupín a tvarovanie základných zakrivených častí.

Vysoká presnosť ohýbania: Optimalizovaný dizajn RGS minimalizuje vzdialenosť medzi bodmi ohybu, čím zaisťuje vyššiu presnosť tvarovania a viac kruhovitosť horúcich obrobkov.

Spoľahlivý ložiskový systém MCS: Každý ohýbací valec je štandardne podopretý štyrmi nezávislými ložiskami. Tento systém ložísk MCS poskytuje väčšiu spoľahlivosť a väčšiu kapacitu, čím sa predlžuje životnosť stroja.

Vylepšená všestrannosť pre kužeľové tvarovanie: Systém uloženia tiež umožňuje širší rozsah uhlov sklonu valcov, čím sa výrazne zlepší všestrannosť pri valcovaní kužeľových obrobkov.

Nákladovo efektívne a nízka údržba: Ako valcovací stroj mechanického typu ponúka séria W11 ekonomické riešenie s menším počtom zložitých hydraulických komponentov, čo má za následok nižšie požiadavky na údržbu a spoľahlivý výkon.

Aplikácie
Tento symetrický 3-valcový mechanický valcovací stroj je široko používaný v odvetviach vrátane:

  • Výroba tlakových nádob a kotlov
  • Oceľová konštrukcia a výroba nádrží
  • Výroba potrubí a potrubí
  • Všeobecné kovoobrábacie dielne

Dopyt

Opis produktu

Špecifikácie

Model

Hrúbka
stočená doska
(mm)

Šírka
stočená doska
(mm)

Výťažnosť taniera
Pevnosť
(Mpa)

Priemer
Horný valec
(mm)

Hlavný motor
(KW)

hmotnosť
(KG)

Celkovo
Rozmery
LXWXV
(mm)

W11-4X1500

1-4

1500

245

140

3

1500

2800X800X1100

W11-4X2000

1-4

2000

245

160

4

1800

3400X800X1100

W11-6X2000

1-6

2000

245

170

4

2000

3600X900X1350

W11-6X2500

1-6

2500

245

190

5.5

2600

3600X900X1350

W11-8X2000

1-8

2000

245

190

5.5

2800

3600X1000X1350

W11-8X2500

2-8

2500

245

220

7.5

3500

4300X1100X1400

W11-12X2000

3-12

2000

245

240

7.5

3800

3800X1100X1400

W11-12X2500

3-12

2500

245

260

11

4800

4600X1200X1450

W11-16X2000

3-16

2000

245

260

11

4600

4100X1200X1450

W11-16X2500

3-16

2500

245

280

11

5900

4800X1400X1450

W11-20X2000

3-20

2000

245

280

11

7000

4100X1200X1450

W11-20X2500

3-20

2500

245

340

15

8600

4800X1400X1450

Popis a špecifikácie uvedené v tomto katalógu podliehajú úpravám bez upozornenia.

Kontaktujte nás pre viac informácií

Neváhajte kontaktovať, keď nás potrebujete!

SUBMIT

O
Nantong Pacific CNC Strojový nástroj Co., Ltd
Nantong Pacific CNC Strojový nástroj Co., Ltd

Nantong Pacific CNC Strojový nástroj Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other výrobky, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Ako profesionál China 3-Rollers Symmetrical Mechanical Rolling Machine Suppliers and W11 Series 3-Rollers Symmetrical Mechanical Rolling Machine Company, Spoločnosť má teraz schopnosť navrhovať, vyvíjať a vyrábať štandardné sériové výrobky a neštandardné vybavenie. Výrobky sa dobre predávajú v celej krajine, veľké množstvo vývozov do juhovýchodnej Ázie, Európy, Spojených štátov a na Blízkom východe. Spoločnosť pokrýva oblasť viac ako 20 000 metrov štvorcových, so skupinou inžinierov a technikov s bohatými odbornými znalosťami, výrobou a testovacím zariadením je kompletná. V priebehu rokov sa zaviazal k výskumu a inovácii kŕmnych strojov, predaja produktov a popredajmi šetria žiadne úsilie, má v Pekingu, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, xi 'AN a Jiangsu Area si vytvorili perfektnej sade predalníkov, predaja, po potápanej predaji, predaja po slečnoch, po potápanej predaji, predaja, po potápaní, po potápaní, po potápaní, po potápanej predaji, po potápaní, po potápaní, po potápaní, po potápaní, po potápaní, po potápaní, po potápaní, ktoré sa platí, po potápanej predaji, predaja, ktoré po sebe saale, predaja, predaja, predaja, po potápaní, po potápaní, ktoré sa platí, v jednom predaji, predaja, ktoré sa platí. Pobočky, snažte sa uspokojiť potreby domácich a zahraničných zákazníkov.


V dnešnom svete plné nádeje a príležitostí idú tichomorské obrábacie stroje a naši zákazníci ruka v ruke pre spoločný rozvoj.

Novinky
Rozšírenie znalostí o priemysle

1. Úvod do W11 Séria 3-valcový symetrický mechanický valcovací stroj

Symetrický mechanický valcovací stroj s 3 valcami série W11 je klasické a široko používané zariadenie na valcovanie plechov určené na ohýbanie plechov do valcových a oblúkových tvarov. Je vhodný pre stredne náročné úlohy tvárnenia vo výrobných dielňach a priemyselných výrobných závodoch.

Tento stroj je postavený na symetrickej trojvalcovej konštrukcii, ktorá zaisťuje stabilnú prevádzku a spoľahlivý výkon. Dokáže si poradiť s hrúbkou plechu od 2 mm až 60 mm , v závislosti od špecifikácií modelu, čo z neho robí všestranné riešenie pre rôzne priemyselné odvetvia.

Nantong Pacific CNC Machine Tool Co., Ltd je kľúčovým národným strojárskym priemyslom, ktorý sa nachádza v zóne hospodárskeho a technologického rozvoja Haian, kde je krásne prostredie a pohodlná premávka, čo je rýchle nadviazanie komunikácie medzi podnikmi a zákazníkmi. Podnik je plne vybavený, špecializuje sa na výrobu nožníc, ohýbačiek, valcovacích strojov, hydraulických lisov, dierovacích strojov a ďalších produktov, ktoré sa široko používajú v: ľahkom priemysle, letectve, stavbe lodí, hutníctve, prístrojovej technike, elektrických spotrebičoch, výrobkoch z nehrdzavejúcej ocele, stavebnom a dekoračnom priemysle. Naše výrobky sa dobre predávajú doma aj v zahraničí.

2. Koncepcia dizajnu a technické výhody

(1) Pevnosť a odolnosť

Séria W11 je navrhnutá pre náročné aplikácie. Jeho zváraná oceľová konštrukcia zaisťuje vysokú pevnosť a dlhodobú stabilitu aj pri nepretržitej prevádzke.

(2) Užívateľsky prívetivá prevádzka

Stroj je navrhnutý pre jednoduchú obsluhu, umožňuje operátorovi dosahovať presné výsledky s minimálnym zaškolením, čím zvyšuje efektivitu dielne až o 30 % .

(3) Všestranné aplikácie

Podporuje širokú škálu valcovacích operácií vrátane valcového a oblúkového ohýbania, vďaka čomu je vhodný pre rôzne priemyselné potreby.

Konštrukčné skúsenosti ERMAK v oblasti ťažkých strojov sú plne integrované do dizajnu W11 zaisťuje vysokú spoľahlivosť a úroveň výkonu.

3. Kľúčové technické inovácie

(1) RGS Presnosť Dizajn

Konštrukcia RGS minimalizuje vzdialenosť medzi bodmi ohybu, čím sa zlepší presnosť ohybu až o 15 % – 20 % v porovnaní s konvenčnými strojmi.

(2) Ložiskový systém MCS

Každý ohýbací valec je vybavený štyrmi nezávislými ložiskami, ktoré zvyšujú nosnosť a prevádzkovú stabilitu.

(3) Možnosť rolovania kužeľa

Sklopné valce umožňujú dosiahnuť valcovanie kužeľa, čím sa rozširuje všestrannosť stroja pre veľkú geometriu.

4. Prehľad technických parametrov

Položka Špecifikácia užitok
Hrúbka dosky 2-60 mm Široké priemyselné využitie
Typ štruktúry 3-valcový symetrický Stabilné a bezpečné tvarovanie
Presnosť Dizajn s vysokou presnosťou Vylepšená predstava produktu
Technické špecifikácie 3-valcového symetrického mechanického valcovacieho stroja série W11

5. Priemyselné aplikácie

Séria W11 je široko používaná v:

  • Výroba oceľovej konštrukcie
  • Výroba kotlov
  • Lodný priemysel
  • Výroba tlakových nádob

6. Často kladené otázky

Q1: Aká je hlavná výhoda stroja série W11?

Ponúka vysokú presnosť, odolnosť a všestrannosť pre rôzne aplikácie valcovania plechov.

Q2: Môžete vykonávať valcovanie kužeľa?

Áno, naklápacie bočné valce umožňujú efektívne tvarovanie kužeľa a zložitých tvarov.

Q3: Aké priemyselné odvetvia bežne používajú tento stroj?

Je široko používaný pri stavbe lodí, kotloch, oceľových konštrukciách a ťažkých výrobných odvetviach. $ $ $ $
