Od vibrácií po stratu presnosti: Rýchly sprievodca k 7 typom porúch v elektro-hydraulických servomorádnych strojoch

Porucha 1: Abnormálne vibrácie, keď sa posúvač pohybuje smerom nadol

Možné príčiny: kontaminácia servopohérov spôsobujúce rušenie jadra ventilu, nedostatočné mazanie vedenia koľajnice, nedostatočný akumulátorový tlak dusíka

Riešenie:

Nahraďte hydraulický olej a čistite servomorídový ventil (čistota oleja musí byť v súlade s normami ISO 4406 ≤18/16/13)

Doplňte vodiacu železničnú mazivo

Skontrolujte tlak akumulátora (malo by to byť 70% pracovného tlaku systému)

Porucha 2: Presnosť opakovateľnosti ohybu presahuje toleranciu

Kľúčové inšpekčné body:

Presnosť polohovania opakovateľnosti pravítka (potreby ≤ ± 0,01 mm)

Nižší polomer filé z vit-jout (musí byť vymenený, ak presahuje R0,3 mm)

Hydraulická kapacita tlaku v tlaku (pokles tlaku <5% za 10 minút) Opatrenia na kompenzáciu: Umožnite funkciu kompenzácie v reálnom čase v systéme CNC v reálnom čase v reálnom čase

Porucha 3: Alarm preťaženia servo pre preťaženie motora

Kroky na riešenie problémov:

Skontrolujte odolnosť proti mechanickému prevodu (či je uviaznutá vodiaci koľajnica/forma)

Zmerajte tlak na výstup olejového čerpadla (normálna hodnota ≤ 21 MPA)

Skontrolujte zostatok trojfázového prúdu motora (odchýlka> 10% vyžaduje opravu vodiča)

Porucha 4: odsadenie alebo škrabanec na povrchu obrobku

Riešenie:

Použite acetón na dôkladné vyčistenie pracovnej plochy formy

Znížte tlak na spracovanie medi/hliníka o 30%

Vymeňte ochranný film polyuretánu každých 8 hodín

Pri spracovaní presných dielov nastavte rýchlosť smerom nadol na ≤1 mm/s

Porucha 5: Teplota hydraulického systému je príliš vysoká

Opatrenia na chladenie:

Skontrolujte prietok chladiacej vody (Need> 20 l/min)

Vymeňte index vysokej viskozity Hydraulický olej (HVLP46)

Optimalizácia pracovných parametrov na zníženie rýchlosti bez zaťaženia

Porucha 6: „Nasledujúca chyba presahuje limit“ systému CNC

Riešenie:

Upravte napätie synchrónneho pásu (na kontrolu použite profesionálny merač napätia)

Reset parametrov PID (zameranie na úpravu proporcionálneho zisku KP)

Pridajte magnetický prsteň do línie kódovača (najmä v blízkosti meniča)

Porucha 7: Posuvník sa po núdzovej zastávke skĺzne nadol

Manipulácia s nebezpečnou poruchou:

Test úniku hlavného ventilu (bez udržiavania tlaku a tlaku počas 15 minút, skĺznite nadol> 2 mm, musíte vymeniť ventil)

Demontáž a skontrolujte tesniaci povrch hydraulického zámku (zameranie na kontrolu pilotného hydraulického regulačného kontroly ventilu)

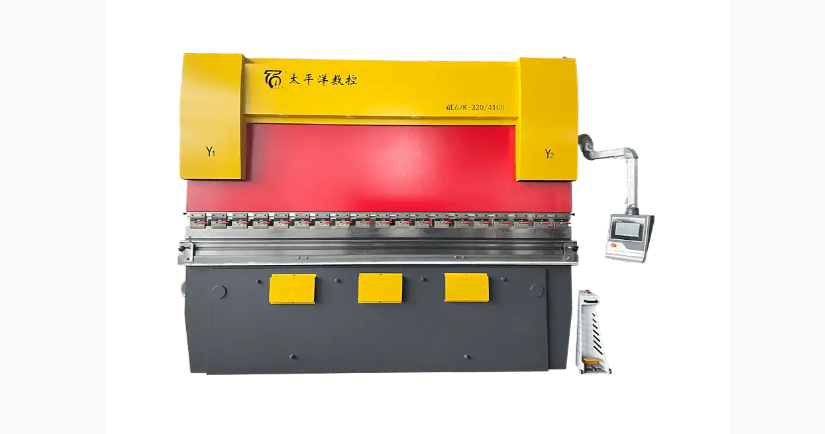

Denné miesta údržby elektro-hydraulický servo CNC hydraulický plechový ohýbajúci stroj

Denne: Skontrolujte hladinu oleja a čisté pravítko mriežky

Týždenne: Otestujte presnosť opakovaného umiestnenia každej osi

Štvrťročne: Vymeňte prvok filtra (presnosť filtrácie β ≥ 200)

Ročne: Komplexne skontrolujte tesnenie hydraulického potrubia
