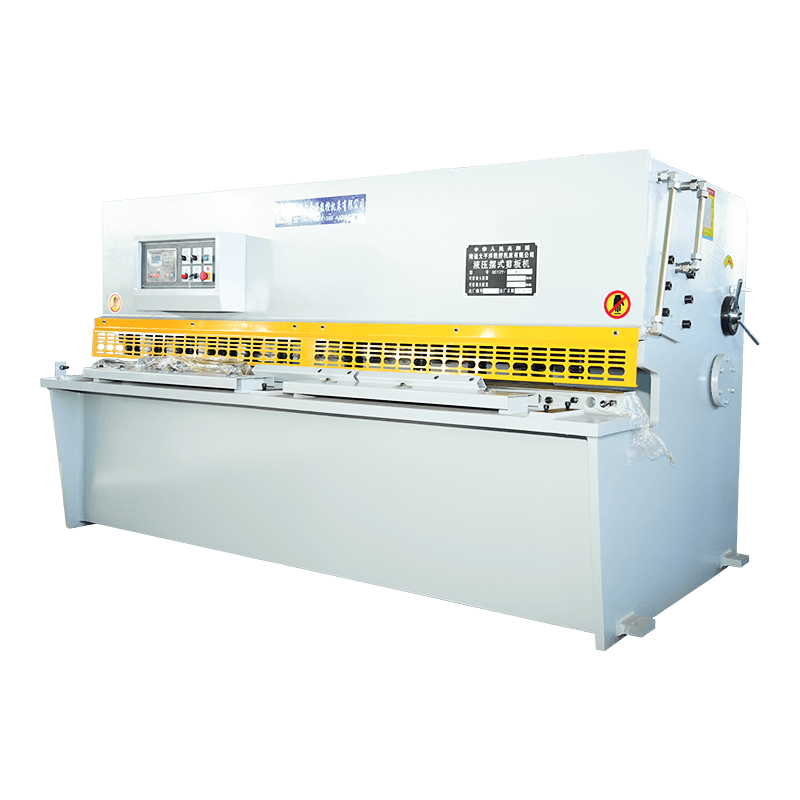

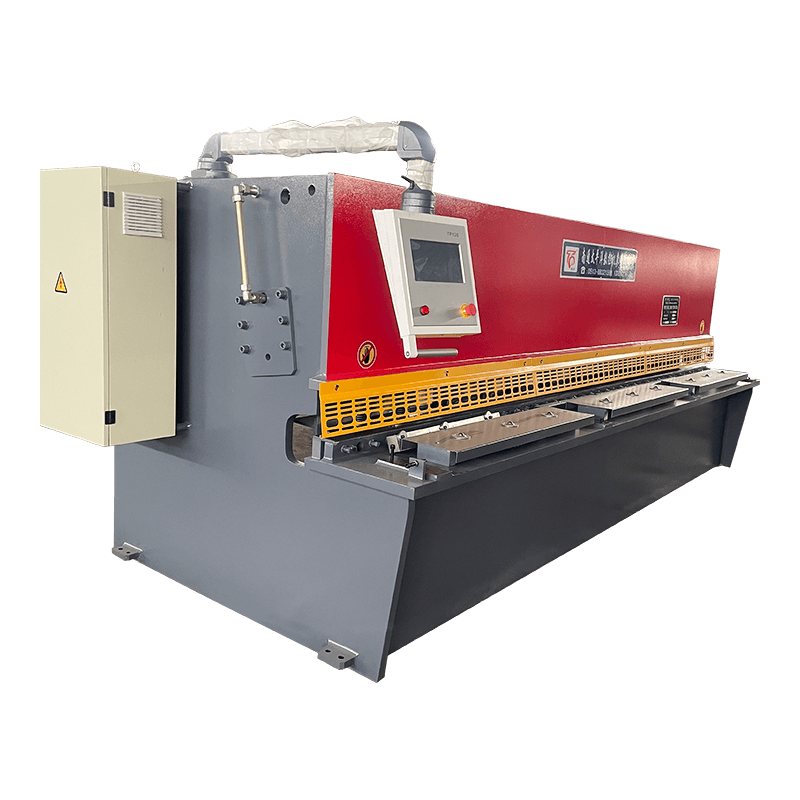

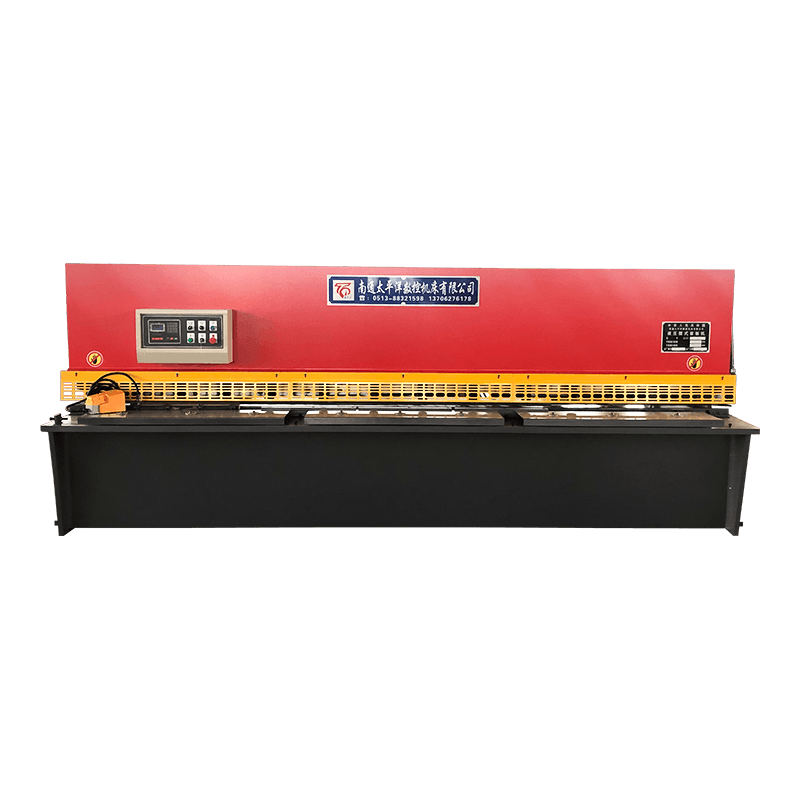

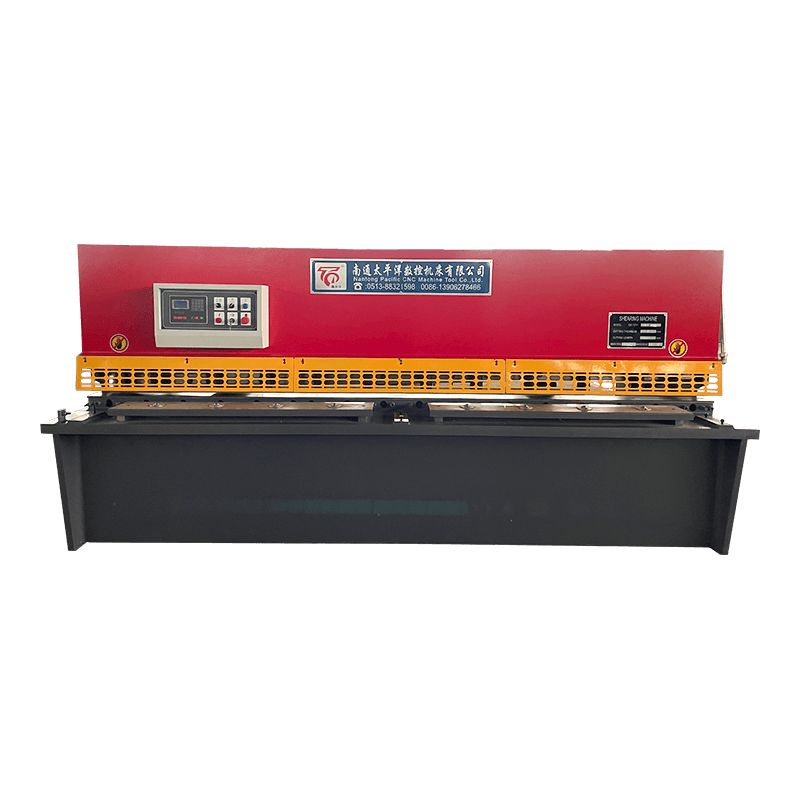

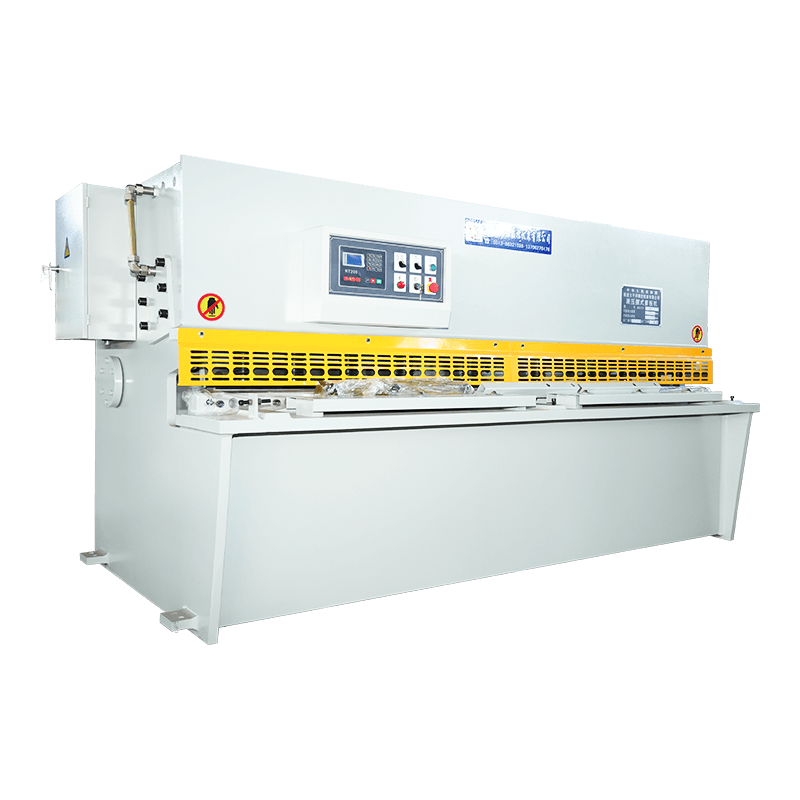

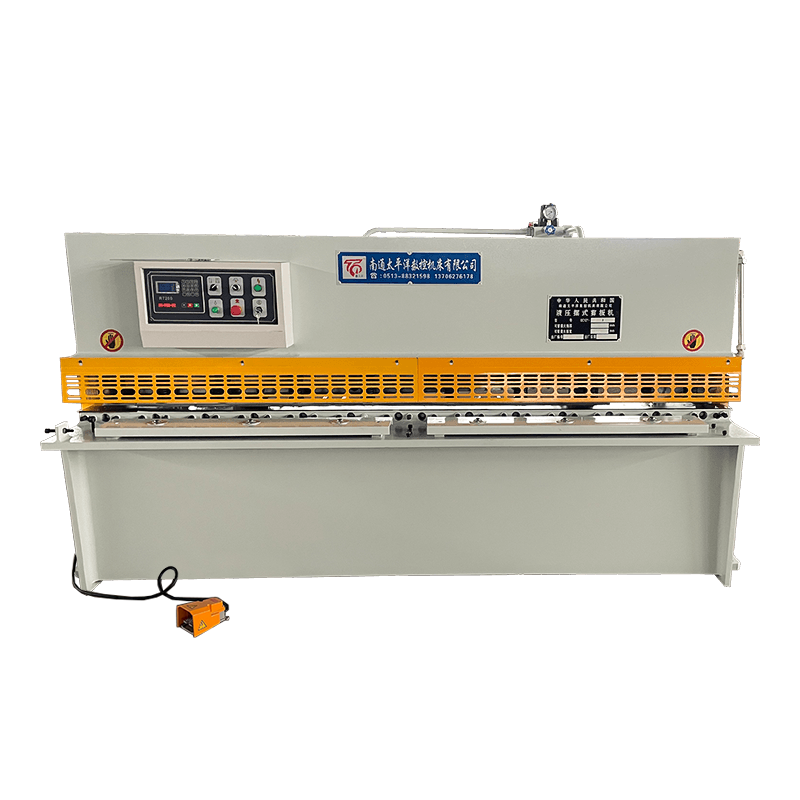

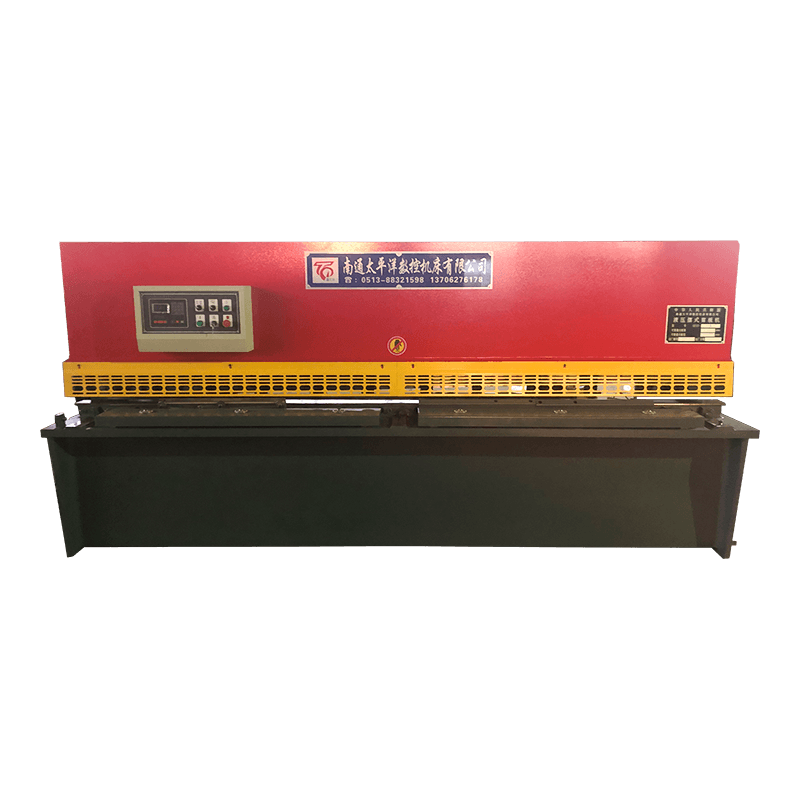

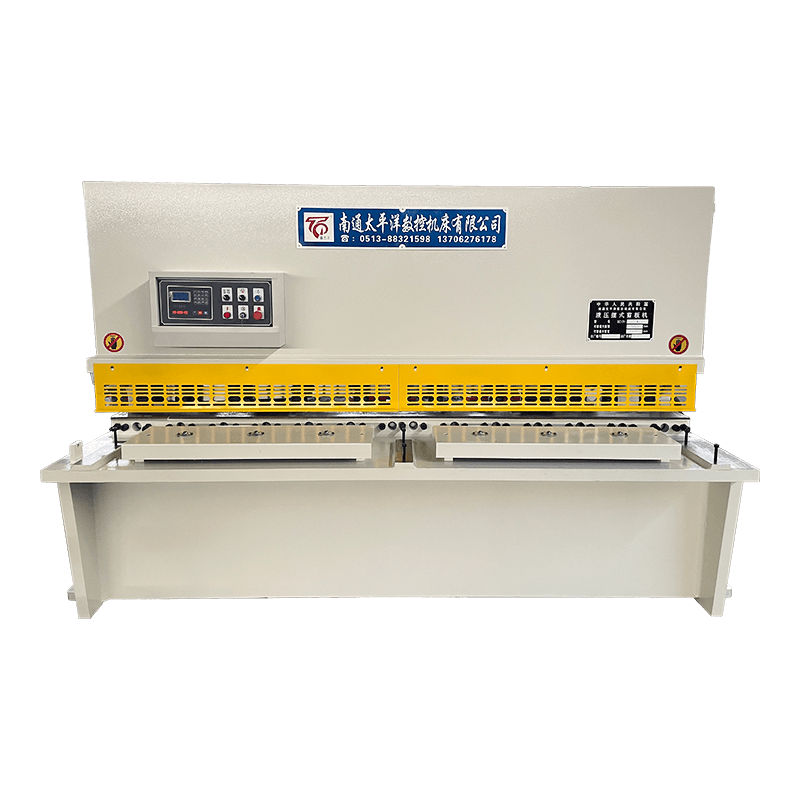

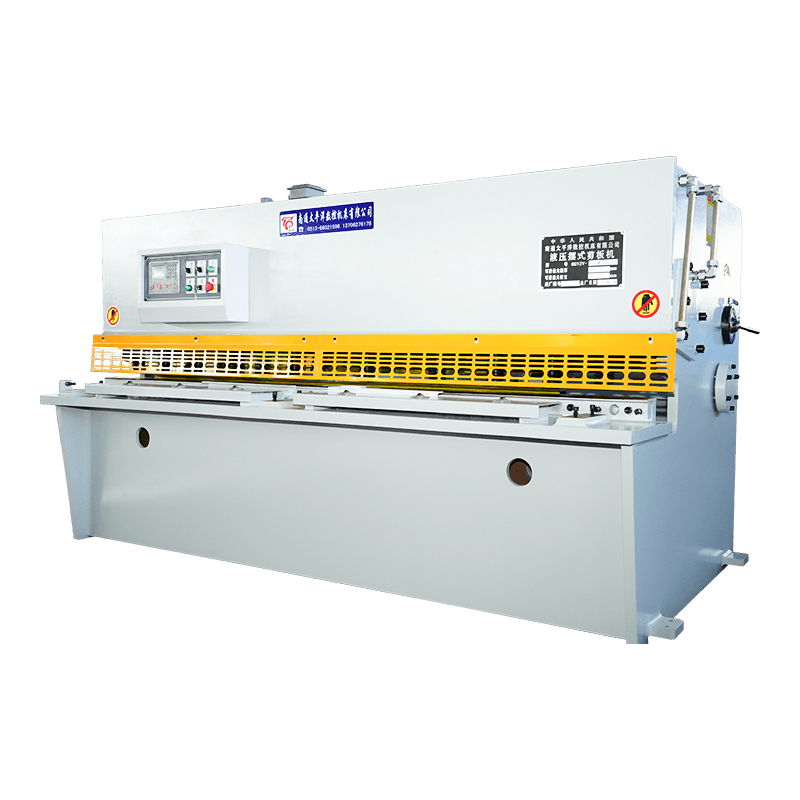

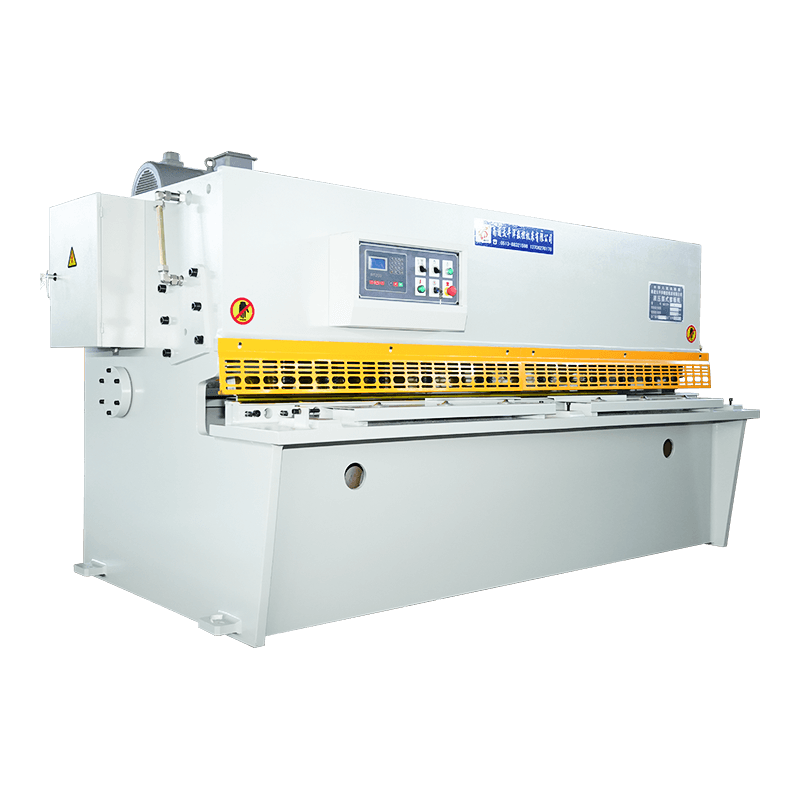

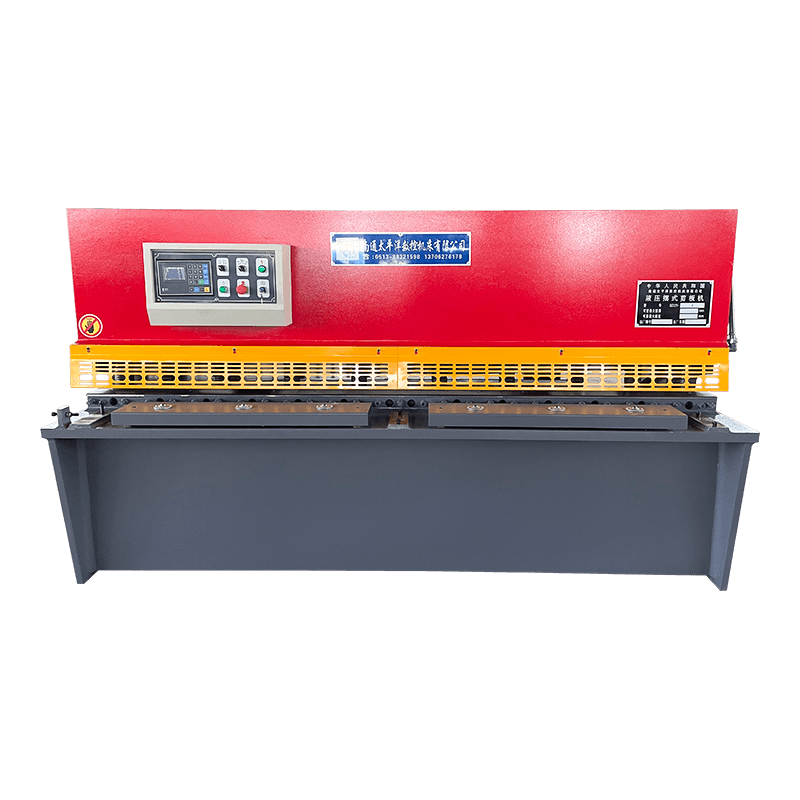

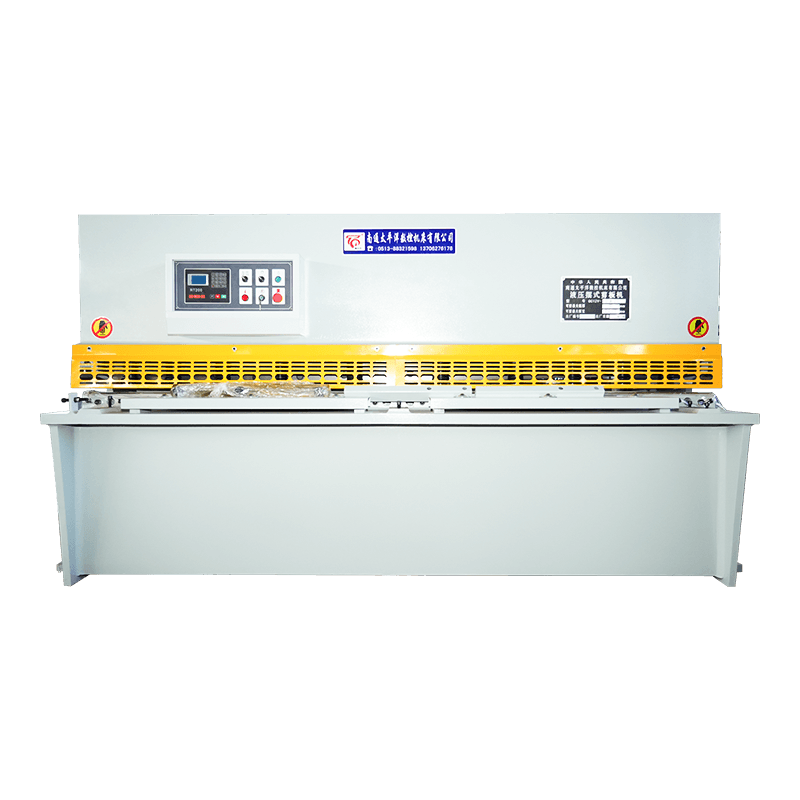

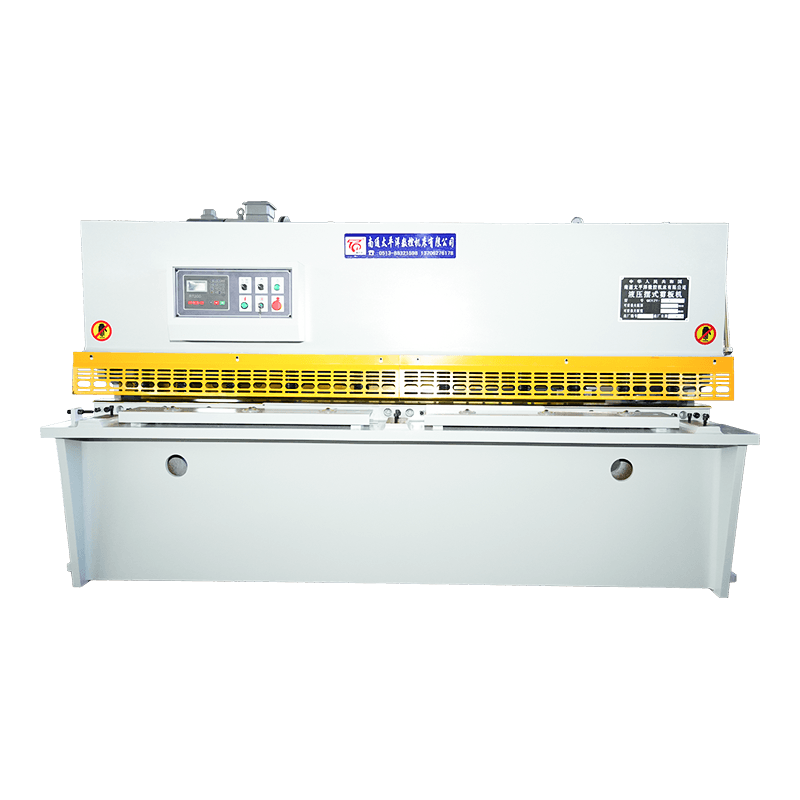

Štandardné/hydraulické nožnice s otočným lúčom CNC série QC12Y/K

Hydraulické nožnice s výkyvným lúčom série QC12Y/K sú vysoko presné riešenie na strihanie kovov, ktoré sa široko používajú pri spracovaní plechov, výrobe kovov a vo výrobnom priemysle. Tieto hydraulické nožnice, poskytujúce odpoveď na rezanie oceľových plechov s vysokou presnosťou a účinnosťou, spájajú spoľahlivý výkon s užívateľským prívetívnym CNC riadením.

Kľúčové vlastnosti
Vysoko presný systém zadného brzdenia: Invertor ovláda motor zadného dorazu, ktorý zaisťuje, že presnosť polohovania je riadená v rozmedzí 0,05 mm, čo poskytuje dlhé dĺžky pre sériovú výrobu.

Vysoko kvalitná rezacia čepeľ: Čepele vyrobené z legovanej ocele 6CrW2Si ponúkajú ponúkajú tvrdosť, húževnatosť a odolnosť proti opotrebeniu, čím zaisťujú dlhú životnosť a čisté výsledky pri strihaní rôznych plechov.

CNC riadiaci systém: Stroj vybavený ovládačom E21S zdvih zadného dorazu a zdvih strihacieho noža a dokáže uložiť až 40 sád programov pre rýchle nastavenie rôznych úloh rezania.

Hydraulická bezpečnosť a návrat: Prepadový ventil poskytuje ochranu proti spätnému tlmiču pre hydraulický systém, čo držiak noža je poháňaný späť dusíkom pre rýchle hladké a bezpečné zdvihy.

Vylepšená bezpečnostná ochrana: Nožný spínač je integrovaný s funkciou núdzového zastavenia, ktorá poskytuje spoľahlivú ochranu pred náhodným vyčnievaním počas prevádzky.

Nastaviteľná medzera čepele: Manuálne nastavenie medzery čepele umožňuje operátorom jemne doladiť vôľu podľa rôznych hrúbok materiálu, čím sa zabezpečí optimálna kvalita strihu.

Presné umiestnenie kŕmenia: Predný podporný stôl je vybavený pravítkom, ktoré operátorom presne určuje dĺžku podávania pre manuálne aj poloautomatické operácie.

Aplikácie
Tento strihací stroj s výkyvným lúčom je ideálny na strihanie uhlíkovej ocele, nehrdzavejúcej ocele, hliníka a iných kovových dosiek v priemyselných odvetviach vrátane:

  • Spracovanie plechu
  • Kovoobrábacie dielne
  • Výroba automobilov a spotrebičov
  • Výroba stavebnej a konštrukčnej ocele

Dopyt

Opis produktu

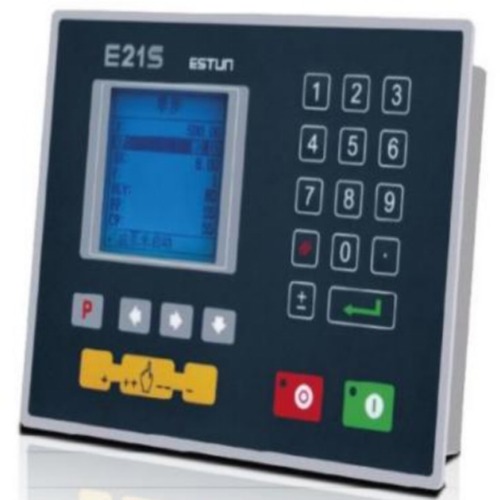

Pomocou strihacieho stroja E21-S firmy ESTUN špeciálne CNC zariadenie

Tento produkt má nasledujúce vlastnosti:

Ovládanie polohy zadného dorazu.
Inteligentná funkcia polohovania.
Jednosmerná a obojsmerná funkcia polohovania, ktorá je práve vhodná medzi skrutkami.
Funkcia ústupu.
Funkcia automatického vyhľadávania referenčných bodov.
Funkcia zálohovania a obnovy parametrov jedným kľúčom.
Funkcia rýchleho učenia polohy.
40 viackrokových programov na uloženie, každý program má 25 krokov.
Funkcia ochrany pri výpadku zariadenia.

QC12Y/K- Technický parameter

Model

Strihanie
Hrúbka
(mm)

Strihanie
šírka
(mm)

Ťahy
(krát/mm)

Zadný doraz
Rozsah
(mm)

Uhol sklonu
(°)

Hlavný motor
(KW)

hmotnosť
(KG)

Celkovo
Rozmery
LXWXV
(mm)

QC12Y-4X2500

4

2500

18

20-600

1°30'

5.5

3500

3150X1460X1520

QC12Y-4X3200

4

3200

14

20-600

1°30'

5.5

5000

3820X1720X1620

QC12Y-4X4000

4

4000

10

20-600

1°30'

5.5

7500

4620X1850X1720

QC12Y-6X2500

6

2500

18

20-600

1°30′

7.5

5000

3150X1540X1570

QC12Y-6X3200

6

3200

14

20-600

1°30'

7.5

6100

3820X1660X1620

QC12Y-6X4000

6

4000

10

20-600

1°30'

7.5

8500

4630X1880X1750

QC12Y-6X6000

6

4000

8

20-800

1°30'

11

17800

6750X2500X2090

QC12Y-8X2500

8

2500

15

20-600

1°30'

11

6500

3150X1540X1570

QC12Y-8X3200

8

3200

11

20-600

1°30'

11

7600

3820X1660X1620

QC12Y-8X4000

8

4000

8

20-600

1°30'

11

9300

4630X1880X1750

QC12Y-10X2500

10

2500

14

20-600

1°45'

15

8500

3250X1980X1890

QC12Y-10X3200

10

3200

10

20-800

1°45'

15

9800

3900X1980X1890

QC12Y-10X4000

10

4000

7

20-800

1°45'

15

13500

4700X2150X1950

QC12Y-12X2500

12

2500

11

20-800

18.5

10000

3260X2080X1950

QC12Y-12X3200

12

3200

9

20-800

18.5

11000

3940X2080X1950

QC12Y-12X4000

12

4000

6

20-800

18.5

14000

4720X2200X2050

QC12Y-16X2500

16

2500

9

20-800

18.5

11000

3280X2280X2050

QC12Y-16X3200

16

3200

7

20-800

18.5

13000

3940X2450X2050

QC12Y-16X4000

16

4000

5

20-800

18.5

15500

4750X2450X2050

Popis a špecifikácie u v tomto katalógu podliehajú úpravám bez vedenej predchádzajúcej podpory.

Kontaktujte nás pre viac informácií

Neváhajte kontaktovať, keď nás potrebujete!

SUBMIT

O
Nantong Pacific CNC Strojový nástroj Co., Ltd
Nantong Pacific CNC Strojový nástroj Co., Ltd

Nantong Pacific CNC Strojový nástroj Co., Ltd is a key enterprise of national machinery industry, located in Haian Economic and Technological Development Zone, where the environment is beautiful and the traffic is convenient, which facilitates the rapid establishment of communication between enterprises and customers. The enterprise is fully equipped, specializing in the production of shearing machine, bending machine, rolling machine, hydraulic press, punching machine and other výrobky, widely used in: light industry, aviation, shipbuilding, metallurgy, instrumentation, electrical appliances, stainless steel products, construction and decoration industry. Our products sell well both at home and abroad.


Ako profesionál China CNC Standard Hydraulic Swing Beam Shearing Machine Suppliers and QC12Y/K Series CNC Standard/Hydraulic Swing Beam Shearing Machine Company, Spoločnosť má teraz schopnosť navrhovať, vyvíjať a vyrábať štandardné sériové výrobky a neštandardné vybavenie. Výrobky sa dobre predávajú v celej krajine, veľké množstvo vývozov do juhovýchodnej Ázie, Európy, Spojených štátov a na Blízkom východe. Spoločnosť pokrýva oblasť viac ako 20 000 metrov štvorcových, so skupinou inžinierov a technikov s bohatými odbornými znalosťami, výrobou a testovacím zariadením je kompletná. V priebehu rokov sa zaviazal k výskumu a inovácii kŕmnych strojov, predaja produktov a popredajmi šetria žiadne úsilie, má v Pekingu, Tianjin, Shenyang, Shandong, Zhejiang, Guangzhou, Shanghai, Hangzhou, Chengdu, xi 'AN a Jiangsu Area si vytvorili perfektnej sade predalníkov, predaja, po potápanej predaji, predaja po slečnoch, po potápanej predaji, predaja, po potápaní, po potápaní, po potápaní, po potápanej predaji, po potápaní, po potápaní, po potápaní, po potápaní, po potápaní, po potápaní, po potápaní, ktoré sa platí, po potápanej predaji, predaja, ktoré po sebe saale, predaja, predaja, predaja, po potápaní, po potápaní, ktoré sa platí, v jednom predaji, predaja, ktoré sa platí. Pobočky, snažte sa uspokojiť potreby domácich a zahraničných zákazníkov.


V dnešnom svete plné nádeje a príležitostí idú tichomorské obrábacie stroje a naši zákazníci ruka v ruke pre spoločný rozvoj.

Novinky
Rozšírenie znalostí o priemysle

1. Úvod do CNC nožnice s výkyvným lúčom série QC12Y/K

Štandard CNC série QC12Y/K Hydraulický stroj na strihanie výkyvných lúčov je vysokovýkonné zariadenie na rezanie kovov široko používané v priemysle výroby plechov. Je určený na rezanie uhlíkovej ocele, nehrdzavejúcej ocele a hliníkových plechov s vysokou presnosťou a účinnosťou.

V porovnaní s tradičnými tentomi CNC stroji nožnicami hydraulický stroj s výkyvným nosníkom zlepšiť efektivitu rezania 30 % – 50 % a zaisťuje presnosť rezu v rámci ±0,1 mm , čomu je spoľahlivo zaistená pre moderný výrobný priemysel.

Nantong Pacific CNC Machine Tool Co., Ltd je kľúčovým národným strojárskym priemyslom, ktorý sa nachádza v zóne hospodárskeho a technologického rozvoja Haian, kde je krásne prostredie a pohodlná premávka, čo je rýchle nadviazanie komunikácie medzi podnikmi a zákazníkmi. Podnik je plne vybavený, špecializuje sa na výrobu nožníc, ohýbačiek, valcovacích strojov, hydraulických lisov, dierovacích strojov a ďalších produktov, ktoré sa široko používajú v: ľahkom priemysle, letectve, stavbe lodí, hutníctve, prístrojovej technike, elektrických spotrebičoch, výrobkoch z nehrdzavejúcej ocele, stavebnom a dekoračnom priemysle. Naše výrobky sa dobre predávajú doma aj v zahraničí.

2. Kľúčové vlastnosti strihacieho stroja série QC12Y/K

  • Invertorový riadiaci systém: Ovládanie motora zadného dorazu s presnosťou do 0,05 mm.
  • Vysoko kvalitný materiál čepele: Používa oceľ 6CrW2Si pre dlhotrvajúci rezný výkon.
  • CNC systém E21S: Ovládajte zadný doraz a zdvih rezu, ukladá až 40 programov.
  • Ochrana proti poškodeniu: Prepúšťací ventil zaisťuje bezpečnosť systému pri vysokom tlaku.
  • Systém návratu dusíka: Držiak noža sa vracia hladko a bezpečne.
  • Funkcia núdzového zastavenia: Nočný spínač zaisťuje bezpečnosť obsluhy.
  • Manuálne nastavenie medzery čepele: Zlepšuje kvalitu pre rôzne materiály.
  • Predná podpera s pravítkom: Zaisťuje presné nastavenie dĺžky podávania.

3. Princíp činnosti hydraulického nožnicového stroja s výkyvným lúčom

(1) Rezací mechanizmus s výkyvným lúčom

Horná čepeľ sa pohybuje výkyvným oblúkovým pohybom, čím zaisťuje hladké a plynulé rezanie. Tento dizajn znižuje spotrebu energie 15 % – 20 % v porovnaní s gilotínovými systémami.

(2) Hydraulický systém pohonu

Hydraulický systém poskytuje stabilný tlak, aby bola zaistená zaistená sila celej dĺžky čepele, podporujeca po hrúbku až 16 mm oceľové plechy .

(3) Integrácia riadenia CNC

Riadiaci systém E21S automatizuje polohovanie zadného dorazu, čím výrazne zvyšuje a znižuje chyby operátora.

4. Prehľad technických parametrov

Položka Špecifikácia užitok
Hrúbka rezu 1-16 mm Široká materiálová kompatibilita
Presnosť spätného rozchodu 0,05 mm Vysoká presnosť polohovania
Kontrolný systém CNC E21S Programovateľná prevádzka
Technické špecifikácie hydraulického otočného lúča QC12Y/K

5. Priemyselné aplikácie

Séria QC12Y/K je široko používaná v:

  • Kovoobrábacie dielne
  • Lodný priemysel
  • Automobilová výroba
  • Spracovanie stavebnej ocele

6. Často kladené otázky

Q1: Aké materiály môže stroj QC12Y / K rezať?

Dokáže efektívne rezať platne z uhlíkovej ocele, nehrdzavejúcej ocele a hliníka.

Q2: Aký je použitý riadiaci systém?

Využívaný CNC systém E21S, ktorý podporuje až 40 programovateľných nastavení.

Q3: Aká je hlavná výhoda dizajnu výkyvného lúča?

Poskytuje hladšie rezanie a znižuje spotrebu energie až o 20 %.
